Если дренажный слой зеленой кровли теряет пропускную способность, вода задерживается не там, где предусмотрено системой. Растет нагрузка, субстрат переувлажняется, а доступ к закрытым слоям после озеленения становится дорогим. Поэтому дренажный геокомпозит выбирают не по внешнему виду рулона, а по функции, расчетной нагрузке, уклону и пути воды к воронкам.
Ни один рулонный материал сам по себе не образует зеленую кровлю. Работоспособность зависит от совместимости гидроизоляции, противокорневой защиты, защитного слоя, дренажа, фильтра, субстрата, растительности и водоприемных узлов. Эта статья помогает подготовить техническое задание и запрос поставщику, но не заменяет расчет кровли и водоотвода.
Какой геокомпозит нужен для зеленой кровли
Краткий ответ: нужен материал, у которого подтвержден плоскостной расход воды при проектной нагрузке и уклоне, а фильтрующий геотекстиль совместим с субстратом. Для кровли с требованием накопления осадков выбирают систему с расчетной водоудерживающей функцией; обычный дренажный мат нельзя автоматически считать ретенционным.
Геокомпозит обычно объединяет объемное полимерное ядро с одним или двумя слоями геотекстиля. Ядро формирует канал для движения воды, а геотекстиль может фильтровать частицы субстрата или защищать соседнюю поверхность. Направление укладки и наличие ткани с каждой стороны сверяют с техническим листом конкретной марки.
Подбор по разрезу кровли
Пришлите площадь, уклон, тип озеленения, расчетную нагрузку и состав слоев. Мы поможем сопоставить требования с доступными геокомпозитами и форматом рулона.
Фильтр, дренаж и защита выполняют разные задачи
| Слой | Основная функция | Распространенная ошибка |
|---|---|---|
| Фильтрующий геотекстиль | Удерживает частицы субстрата, пропуская воду к дренажу | Выбирать только по г/м² без размера пор и водопроницаемости |
| Дренажное ядро | Перемещает избыток воды в плоскости к воронкам | Оценивать расход воды без учета сжатия и уклона |
| Защитный геотекстиль | Снижает риск механического повреждения гидроизоляции в предусмотренном узле | Считать, что тонкий фильтр автоматически заменяет защитный мат |
| Водоудерживающий элемент | Создает контролируемый запас воды для растений или задерживает сток | Приравнивать любое пустотное ядро к системе накопления воды |
| Гидроизоляция и противокорневая защита | Обеспечивают водонепроницаемость и устойчивость к корням по проекту | Полагать, что геокомпозит герметизирует кровлю |
В системе могут использоваться отдельные материалы или заводской комбинированный рулон. Дренажный геокомпозит сокращает число отдельных операций, но его соединения, примыкания и фильтрующая оболочка все равно требуют проверки. Отдельную дренажную геосетку нельзя оставлять непосредственно под субстратом, если проектом предусмотрен фильтр.

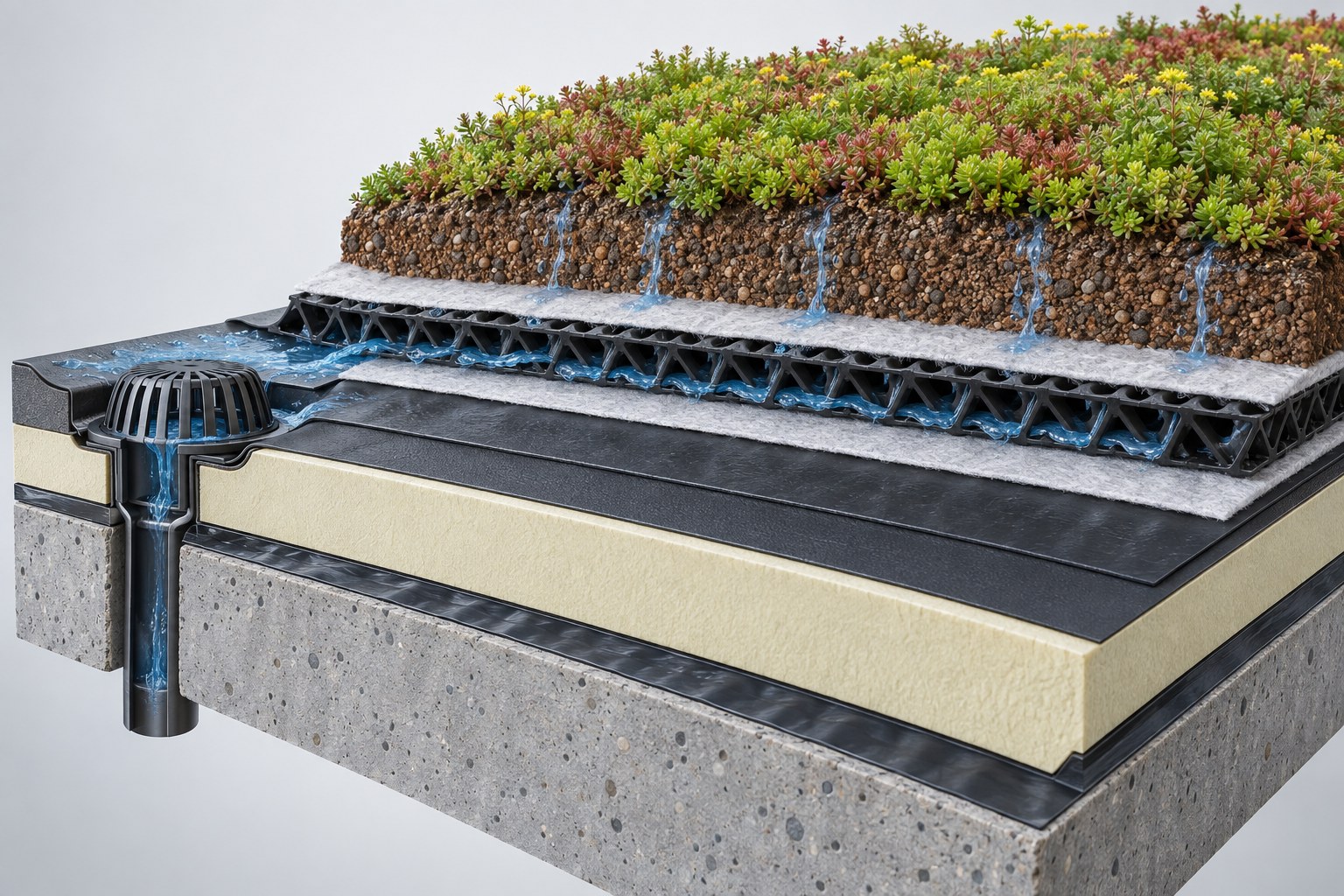

Как работает дренажный узел
Осадки проходят через растительность и субстрат. Фильтрующее полотно ограничивает вынос мелких частиц в дренажное ядро. Избыток воды движется по каналам к воронке, а предусмотренная системой часть влаги остается доступной растениям. Воронка, контрольная шахта и аварийный перелив должны оставаться доступными для осмотра.
На иллюстрации показан понятный принцип, а не рабочий узел. В реальной кровле необходимо отдельно решить парапеты, деформационные швы, проходки, противопожарные рассечки, гравийные полосы, сопряжения с мощением и обслуживание водоприемных устройств.
Экстенсивная, интенсивная и ретенционная кровля
| Тип | Что особенно важно для дренажа | Что передать поставщику |
|---|---|---|
| Экстенсивная | Малая высота системы, устойчивый отвод избытка воды, совместимость с легким субстратом | Толщина субстрата, насыщенная масса, уклон, схема воронок |
| Интенсивная | Более высокая длительная нагрузка, локальные зоны с разной конструкцией, обслуживание | Нагрузки по зонам, растения, дорожки, полив, узлы переходов |
| Кровля с управлением стоком | Расчетный объем хранения, регулируемый выпуск и безопасный перелив | Гидрологический расчет, допустимый уровень воды, режим опорожнения |
| Эксплуатируемая зона над помещением | Сопротивление сжатию и ползучести, дренаж под покрытием, ремонтопригодность | Постоянные и временные нагрузки, тип покрытия, маршруты техники |
Готовые системные решения ZinCo показывают, что фильтрующий геотекстиль, дренажно-накопительный элемент и защитный мат имеют разные характеристики и расположение. Это полезный ориентир по логике узла, но не основание смешивать детали разных производителей без проверки совместимости.
Какие характеристики сравнивать
Плоскостной расход воды под нагрузкой
Главный показатель дренажного ядра — способность пропускать воду в своей плоскости при заданных условиях. В запросе должны быть указаны нагрузка, гидравлический градиент, направление испытания и метод, например EN ISO 12958. Значение без этих условий мало пригодно для сравнения: под давлением субстрата и эксплуатационных слоев толщина пустотного ядра уменьшается.
Фильтрация геотекстиля
Для фильтра нужны характеристический размер отверстий O90, водопроницаемость нормально к плоскости и механическая стойкость. Документация ZinCo для одного из фильтров, например, приводит O90, расход воды и сопротивление продавливанию отдельно от поверхностной плотности. Это подтверждает принцип: 100 или 300 г/м² не заменяют полный набор показателей.
Прочность и долговременная работа
- Кратковременная прочность при сжатии и деформация ядра.
- Допустимая длительная нагрузка с учетом ползучести, если она опубликована.
- Сопротивление продавливанию и растяжению геотекстиля.
- Химическая и биологическая стойкость в составе выбранной системы.
- Ограничения по температуре, УФ-экспозиции, хранению и монтажу.
- Формат рулона, масса, направление укладки и способ соединения.
Не задавайте выбор одной цифрой. Большая толщина или масса не гарантирует больший расход воды после сжатия. Сравнивайте протоколы при одинаковых условиях и закладывайте расчетные коэффициенты по проектной методике.
Расчет количества рулонов: пример для 600 м²
Сначала считают геометрический расход. Затем отдельно проверяют гидравлическую способность. Эти две проверки отвечают на разные вопросы: сколько материала заказать и сможет ли выбранный материал отвести расчетную воду.
Учебный пример: площадь зоны озеленения 600 м². На нахлесты, примыкания, проходки и раскрой предварительно заложено 6%. Условный рулон имеет ширину 2 м и длину 30 м, то есть 60 м².
| Позиция | Расчет | Результат |
|---|---|---|
| Чистая площадь | По плану кровли | 600 м² |
| Предварительная добавка | 600 × 6% | 36 м² |
| Расчетная потребность | 600 + 36 | 636 м² |
| Площадь рулона | 2 × 30 | 60 м² |
| Количество | 636 ÷ 60, округление вверх | 11 рулонов |
| Площадь поставки | 11 × 60 | 660 м² |
Шесть процентов — допущение данного примера, а не универсальная норма. Фактический расход определяют раскладкой полос: учитывают рабочую ширину после нахлеста, парапеты, шахты, воронки, технологические разрывы и разные зоны кровли. Для сложной геометрии ведомость по площади сверяют с картой раскроя.
Как проверить гидравлическую достаточность
Проектировщик определяет расчетный приток на обслуживаемый участок и допустимый путь до воронки. Требуемую пропускную способность сравнивают с расчетным значением геокомпозита после учета нагрузки, уклона, длительной деформации и других коэффициентов. Каталожное значение при большей крутизне или меньшем давлении нельзя использовать без корректировки.

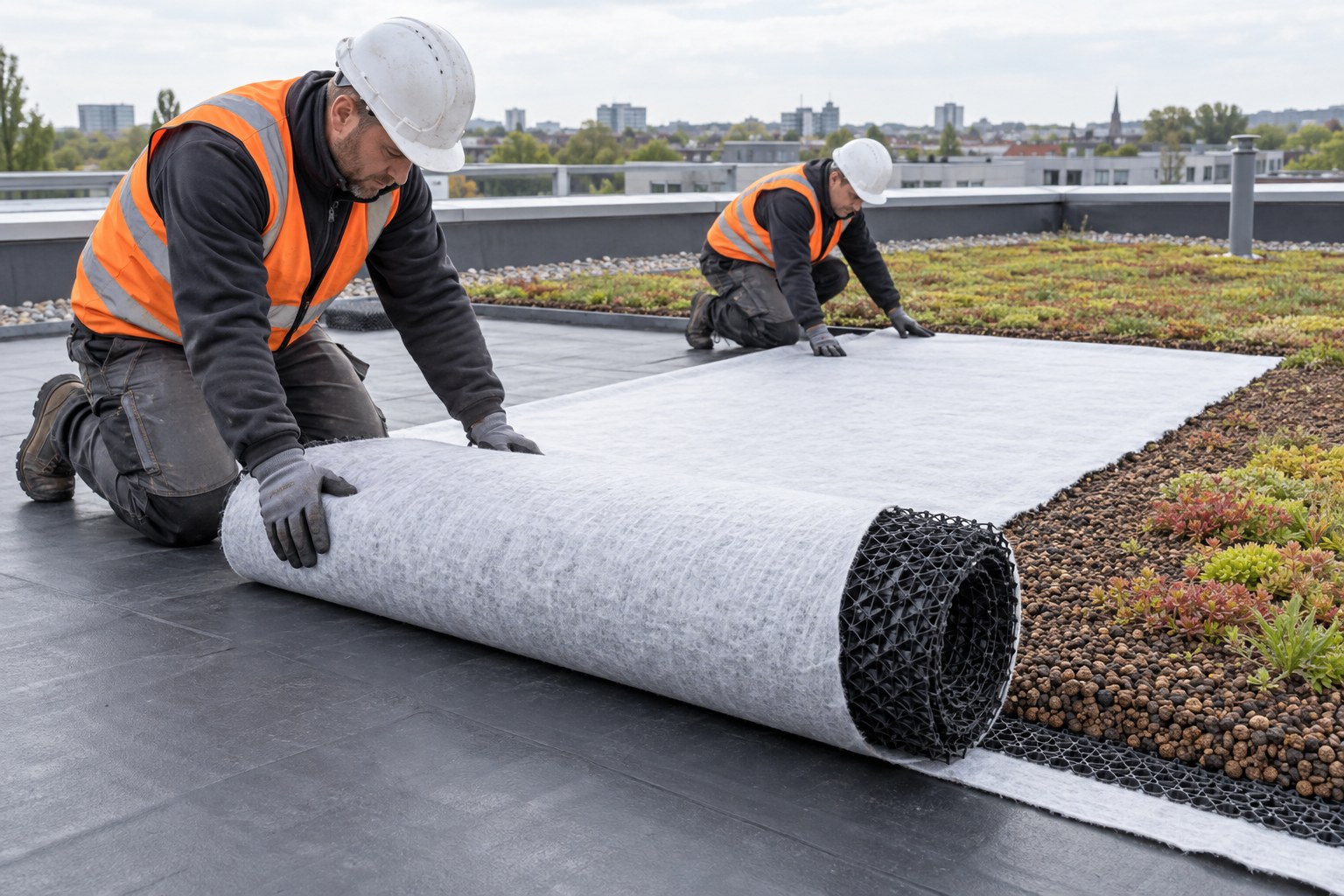

Монтаж без блокирования пути воды
- Принять гидроизоляцию. До закрытия слоя оформить контроль поверхности, швов и примыканий. Геокомпозит не является ремонтом дефектов мембраны.
- Защитить кровлю во время работ. Определить маршруты перемещения материалов, запретить острые инструменты и не складировать рулоны сверх допустимой нагрузки.
- Разложить материал по направлению отвода. Ориентацию ядра и сторону фильтра принять по документации изделия и схеме воронок.
- Соединить полосы. Выполнить предусмотренный нахлест геотекстиля и стык ядра без перекрытия дренажного канала. Не создавать толстые складки под субстратом.
- Оформить воронки и примыкания. Не закрывать приемные отверстия тканью или обрезками ядра. Сохранить доступ через контрольную шахту.
- Закрыть материал в срок. Не оставлять геотекстиль под длительным УФ-воздействием; срок открытой экспозиции уточнить у поставщика.
- Засыпать без повреждений. Распределять субстрат способом, который не сдвигает полосы и не перегружает локальные участки.
Для фильтрующих полотен в опубликованных системах встречается нахлест около 200 мм, но переносить его на любую марку нельзя. Значение должно быть согласовано с техническим листом, ветровыми условиями, способом временной фиксации и деталями проекта.
Приемка и обслуживание
До засыпки проверяют маркировку рулонов, ориентацию материала, целостность ядра и ткани, непрерывность фильтра, отсутствие складок и свободный подход к воронкам. Полезно фиксировать скрытые слои на фотографиях с привязкой к плану, а также сохранять номера партий.
После ввода в эксплуатацию осматривают воронки, контрольные шахты, гравийные полосы и аварийные переливы. План обслуживания должен учитывать сезонный мусор и состояние растительности. Заблокированная воронка не становится безопасной только потому, что под субстратом уложен высокопроизводительный дренаж.
Что включить в запрос поставщику
- План и разрез кровли, площадь каждой конструктивной зоны.
- Тип озеленения, высоту и насыщенную массу субстрата.
- Постоянные, временные и монтажные нагрузки.
- Уклон, максимальную длину пути воды и схему воронок.
- Требуемый плоскостной расход при заданной нагрузке и градиенте.
- Требования к O90, водопроницаемости и прочности геотекстиля.
- Необходимость защитной, противокорневой или водоудерживающей функции.
- Размер рулона, общий объем, адрес и график поставки.
В зависимости от узла можно рассматривать геокомпозиты Geofantex, нетканый геотекстиль и совместимую геомембрану. При этом принадлежность материалов одному каталогу не означает автоматическую совместимость: техническое решение подтверждают по конкретным маркам и проекту.
Получить предложение по проекту
Отправьте разрез, расчетные условия и ведомость площадей. Мы уточним характеристики, формат рулона, документы и объем поставки.
Частые вопросы
Можно ли использовать обычный геотекстиль вместо дренажного геокомпозита?
Нет, если проект требует плоскостного отвода воды. Геотекстиль фильтрует и может защищать, но не создает такой же устойчивый дренажный канал, как объемное ядро.
Какой плотности нужен геотекстиль для зеленой кровли?
Универсальной плотности нет. Для фильтра выбирают O90, водопроницаемость и механическую стойкость в сочетании с субстратом; для защиты требования могут быть другими.
Чем профилированная мембрана отличается от геонета?
У них разная геометрия ядра, соединения и возможная водоудерживающая функция. Сравнивать нужно расход воды под нагрузкой, прочность, состав композита и назначение системы.
Нужен ли геотекстиль с двух сторон ядра?
Не всегда. Верхний слой часто работает как фильтр, нижний может выполнять защитную или разделительную функцию. Состав зависит от соседних слоев и документации изделия.
Можно ли направить швы поперек уклона?
Раскладку определяют с учетом направления каналов, стыков и воронок. Шов не должен создавать барьер для воды; допустимую ориентацию подтверждают по системе.
Заменяет ли геокомпозит разуклонку?
Нет. Он отводит воду в пределах предусмотренной геометрии, но не исправляет контруклоны и не заменяет проектирование поверхности к воронкам.
Как рассчитать запас материала?
Составьте раскладку рулонов с учетом рабочей ширины, нахлестов, проходок и примыканий. Процентный запас подходит только для предварительной оценки.
Можно ли выбрать материал по толщине ядра?
Нет. Толщина без нагрузки не показывает фактический расход воды после сжатия. Нужны сопоставимые испытания при расчетном давлении и уклоне.
Источники и ограничения
- ZinCo: planning guides and product data sheets — системные руководства и технические листы.
- ZinCo Product List — отдельные функции и параметры фильтрующих полотен.
- ZinCo System Solutions for Green Roofs — последовательность слоев и примеры характеристик.
- ТН-КРОВЛЯ Грин — пример системного подхода и ссылки на руководства.
- ZinCo Stormwater Management Roof — различие дренажа и управляемого накопления воды.
Подготовлено 20 сентября 2026 года. Приведенные числа относятся только к учебному расчету. Иллюстрации не являются рабочими чертежами, а упоминание сторонних систем не означает одобрения ими продукции Geofantex.
