Геомембрана для биогазовой установки должна одновременно удерживать жидкий субстрат, защищать грунт и подземные воды, переносить осадку основания и сохранять герметичность сварных соединений. Ошибка редко ограничивается стоимостью одного рулона: утечка под заполненным реактором или лагуной означает остановку, сложный поиск повреждения и дорогой ремонт.
Короткий ответ: для грунтовых лагун и накопителей часто рассматривают сварную HDPE-геомембрану как нижний противофильтрационный liner. Но марку и толщину нельзя выбирать по одной таблице: нужны химический состав субстрата, температура, геометрия, состояние основания, расчет деформаций, срок службы и требования местного проекта. Газонепроницаемая верхняя оболочка может быть выполнена из другого, гибкого армированного материала и не является автоматической заменой нижнего HDPE liner.
Где геомембрана работает в биогазовом комплексе
Один объект может включать несколько зон с разными нагрузками. Поэтому выражение «мембрана для биогаза» недостаточно для спецификации.
- Грунтовый анаэробный реактор или covered lagoon: нижний liner удерживает жидкость, верхнее покрытие собирает газ.
- Накопитель дигестата: мембрана изолирует жидкие остатки после сбраживания.
- Навозохранилище: барьер предотвращает фильтрацию в грунт и упрощает контролируемое хранение.
- Аварийная емкость: вторичное обвалование удерживает жидкость при переливе или повреждении оборудования.
- Технологический пруд: liner отделяет производственную воду от основания.
Не путайте нижний liner и газосборное покрытие
Нижняя HDPE-геомембрана
Нижний слой лежит на подготовленном основании и работает как долговременный противофильтрационный барьер. Для него важны стойкость к проколу, растрескиванию под напряжением, химическая совместимость, качество сварки и способность системы переносить деформации основания. Посмотреть доступные варианты можно в разделе геомембраны HDPE и LLDPE.
Гибкая газонепроницаемая оболочка
Плавающее покрытие или купол постоянно перемещается при изменении уровня жидкости и объема газа. Для таких элементов могут применяться гибкие армированные мембраны и специальные детали крепления. Материал нижнего liner нельзя автоматически назначать для купола: ветровые нагрузки, газовое давление, циклическое движение и способ анкеровки требуют отдельного расчета.
HDPE, LLDPE или армированная мембрана
| Материал | Сильная сторона | Что проверить |
|---|---|---|
| HDPE | Химическая стойкость, прочные сварные соединения, применение в крупных грунтовых системах | Осадка основания, чувствительность к локальным напряжениям, качество деталей |
| LLDPE | Большая гибкость и способность воспринимать деформации | Требуемые механические свойства, воздействие среды и проектный срок |
| Армированная гибкая мембрана | Подвижные покрытия и газосборные оболочки | Газопроницаемость, тканевая основа, покрытие, УФ, ветровая нагрузка и крепления |
Решение принимают для конкретной функции. В одном комплексе вполне обоснованно использовать HDPE снизу и специализированную гибкую мембрану сверху.
Как определить требуемую толщину
В коммерческих предложениях часто встречаются диапазоны около 1,5–2,0 мм для ответственных промышленных liners. Это полезный ориентир для первого запроса, но не универсальное предписание. Итоговую толщину задает проектировщик после оценки рисков.
| Исходное условие | Как оно влияет на выбор | Какие данные нужны |
|---|---|---|
| Каменистое или неровное основание | Повышает риск локального прокола | Гранулометрия, подготовка основания, защитный геотекстиль |
| Большая глубина жидкости | Увеличивает давление и последствия дефекта | Максимальный уровень, откосы, рабочий режим |
| Осадка грунта | Требует проверки деформационной способности системы | Геотехнический отчет и прогноз осадки |
| Повышенная температура | Меняет долговременное поведение полимера | Рабочая и максимальная температура субстрата |
| Агрессивная жидкость | Требует подтверждения химической совместимости | pH, соли, органические кислоты, аммиак и другие компоненты |
Запрашивайте не просто «лист 1,5 мм», а паспорт продукта с методами испытаний, допусками и подтверждением соответствия проектной спецификации. Для HDPE часто используют GRI-GM13 как ориентир требований к свойствам, однако обязательными остаются актуальная редакция проекта и местные нормы.
Защитный геотекстиль и подготовка основания
Что должно быть под liner
Основание выравнивают, уплотняют и очищают от камней, корней, металла и строительного мусора. Резкие переходы, мягкие пятна и плохо уплотненные зоны устраняют до раскатки полотен. Геомембрана не должна компенсировать дефекты земляных работ.
Когда нужен геотекстиль
Иглопробивной нетканый геотекстиль применяют как амортизирующий и защитный слой, если существует риск прокола со стороны грунта, труб, бетона или верхней засыпки. Его выбирают по устойчивости к проколу, толщине под нагрузкой и условиям контакта, а не только по массе в г/м².
Узлы, где чаще всего теряется герметичность
- проходы входных и выходных труб;
- примыкания к бетону и металлическим деталям;
- анкерные траншеи по периметру;
- углы и резкие изменения геометрии;
- места ремонта и Т-образные пересечения швов;
- зоны движения техники и временного складирования материалов.
До поставки полезно согласовать чертежи типовых деталей. Попытка разработать проход трубы уже после раскатки полотен обычно увеличивает количество ручной экструзионной сварки и риск дефектов.
Сварка и контроль качества QA/QC
Пробные и основные швы
Длинные прямые соединения HDPE обычно выполняют горячим клином с контрольным воздушным каналом. Экструзионную сварку используют на деталях, проходках и заплатах. В начале смены и при заметном изменении погоды или настроек оборудования выполняют пробные швы.
Неразрушающий контроль
Двойные клиновые швы проверяют давлением в воздушном канале; экструзионные участки — вакуумной камерой или другим методом, предусмотренным проектом. Визуальный осмотр необходим, но сам по себе не подтверждает герметичность всей системы.
Разрушающие образцы и документация
На ответственных объектах образцы швов испытывают на отрыв и сдвиг по принятой методике, например с учетом ASTM D6392. В исполнительную документацию включают карту панелей и швов, параметры сварки, результаты испытаний, ремонтные участки и повторный контроль.
Химическая совместимость нельзя оценить только по pH
Субстрат биогазовой установки может содержать органические кислоты, аммиак, соли, сернистые соединения, жиры и моющие вещества. Два потока с одинаковым pH способны по-разному воздействовать на полимер. Для необычной или концентрированной среды поставщику передают фактический анализ жидкости, диапазон температур и продолжительность контакта; при необходимости проводят отдельную оценку совместимости.

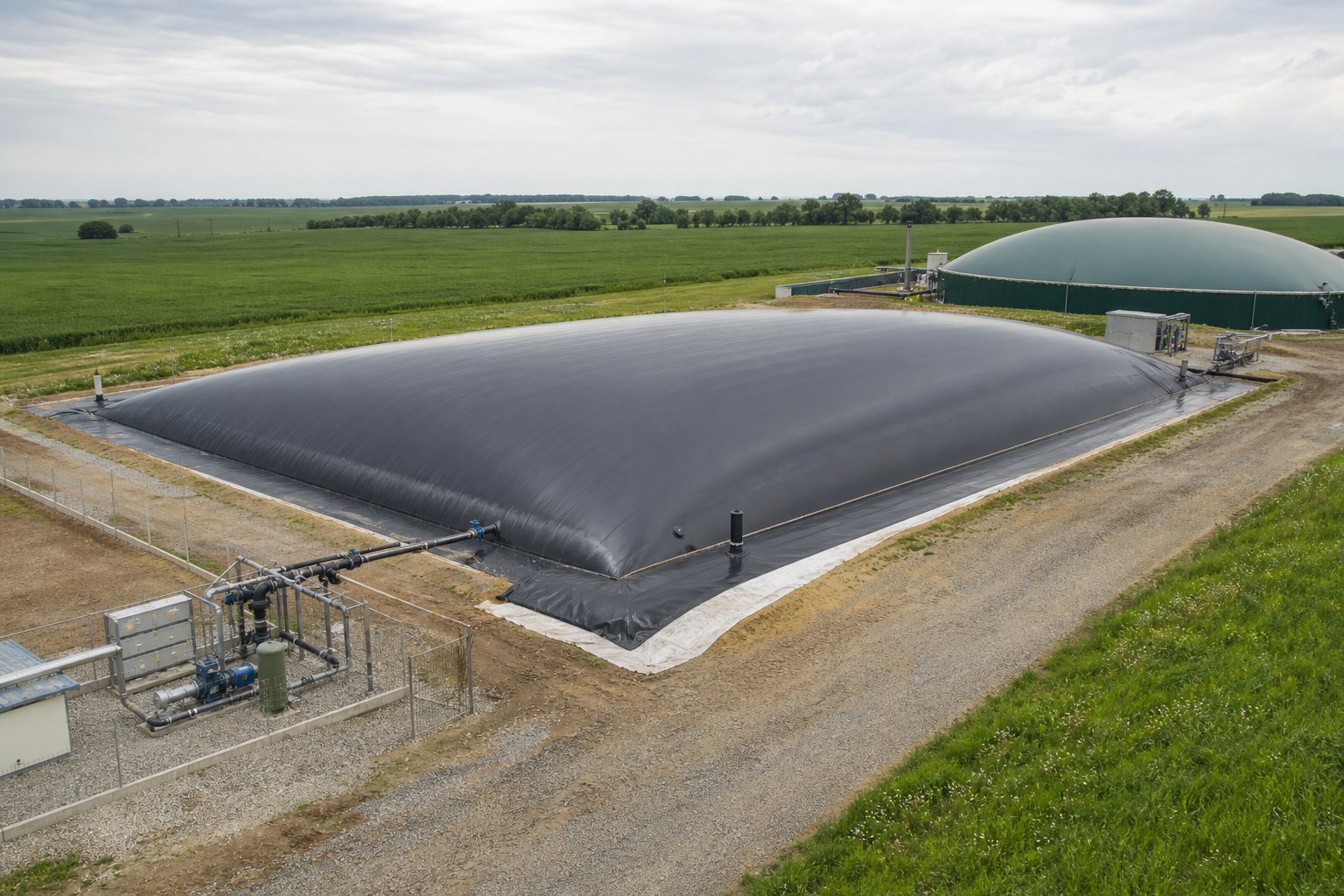

Пример системы для грунтовой крытой лагуны
- Подготовленное и уплотненное грунтовое основание с проектными уклонами.
- Защитный нетканый геотекстиль там, где его требует расчет прокола.
- Сварная HDPE- или LLDPE-геомембрана как нижний liner.
- Трубопроводы, проходки и дренажные либо контрольные элементы по проекту.
- Гибкое газосборное покрытие с балластом, анкеровкой и системой отвода конденсата.
- Газовая арматура, предохранительные устройства и контроль давления.
Это принципиальная схема, а не готовый проект. Конструкция должна учитывать объем газа, колебания уровня, ветер, осадки, снег, конденсат, безопасность и нормативные требования конкретной страны.
Что отправить поставщику для точного предложения
- назначение: реактор, лагуна, навозохранилище, дигестат или аварийная емкость;
- длина, ширина, глубина, уклоны и чертеж объекта;
- тип основания и наличие камней либо потенциальной осадки;
- состав жидкости, pH и рабочая температура;
- нужен только нижний liner или также верхнее газосборное покрытие;
- предпочтительный полимер, толщина и гладкая/текстурированная поверхность;
- требования к геотекстилю, трубным проходкам и анкеровке;
- стандарты испытаний, QA/QC и документы приемки;
- общая площадь с учетом откосов, анкеровки и технологического запаса;
- страна доставки, ограничения по рулонам и потребность в монтаже.
Получите спецификацию, а не случайную толщину
Отправьте схему объекта, размеры, данные по субстрату и условия эксплуатации. Geofantex поможет сопоставить материал, поверхность, защитный геотекстиль, формат рулонов и требования к контролю швов, после чего подготовит коммерческое предложение.
Частые вопросы
Подходит ли HDPE для биогазовой лагуны?
HDPE широко рассматривают для нижних liners благодаря химической стойкости и возможности получать непрерывные сварные соединения. Пригодность конкретной марки подтверждают проектом, данными по жидкости, температуре и основанию.
Можно ли сделать нижний liner и верхний купол из одного материала?
Иногда система допускает близкие материалы, но это нельзя принимать по умолчанию. Верхняя оболочка испытывает циклическое движение, ветер и газовое давление, поэтому для нее часто выбирают специализированную гибкую армированную мембрану.
Какая толщина геомембраны нужна?
Для предварительного запроса часто обсуждают 1,5–2,0 мм, но окончательная толщина зависит от конструкции, основания, глубины, химической среды, температуры, деформаций и нормативов.
Нужен ли геотекстиль под геомембраной?
Он нужен, когда основание или соседний слой способен проколоть liner. Решение принимают по характеристикам контакта и требуемой защите от прокола, а не только по плотности геотекстиля.
Как проверить качество сварных швов?
Используют пробные швы, неразрушающий контроль воздушного канала или вакуумной камерой, а также разрушающие испытания образцов по проектной программе QA/QC.
