Камень в габионах остается на месте, а грунт за стеной постепенно проседает. Причина может скрываться не в корзинах, а на контакте с обратной засыпкой: вода уносит мелкие частицы в пустоты камня. Геотекстиль под габионы и за их тыльной поверхностью подбирают именно для работы на таких границах. После засыпки заменить ошибочно выбранное или поврежденное полотно значительно сложнее, чем проверить его до монтажа.
Ниже рассматривается фильтрующий и разделительный геотекстиль для габионных сооружений. Это руководство для подготовки спецификации и закупки, а не расчет подпорной стены. Размеры корзин, несущую способность основания, устойчивость и водоотвод определяет проектировщик по условиям площадки.
Какой геотекстиль нужен под габионы
Краткий ответ: для контакта «грунт — габион» часто рассматривают нетканое иглопробивное полотно с подтвержденными фильтрационными и механическими характеристиками. Марку выбирают по грунту, движению воды, заполнителю и условиям монтажа. Одного значения плотности, например 200 или 300 г/м², недостаточно.
В руководстве Geofabrics по монтажу габионов нетканый геотекстиль указан для разделения и фильтрации на границе с грунтом. Это пример технического решения производителя, а не универсальное разрешение применять любое нетканое полотно на любом объекте.
Начинать закупку удобнее с нетканого геотекстиля, но сравнивать предложения следует по протоколам испытаний и проектной спецификации. Тканый материал не становится неподходящим только из-за названия: его применение также требует проверки фильтрации, прочности и совместимости с конструкцией.
Нужен материал для конкретного узла?
Пришлите разрез стены, описание грунта и требования к полотну. Эти данные помогут сопоставить марки по функции, а не только по массе квадратного метра.
Где укладывают полотно: снизу, сзади или вокруг корзины
Полотно размещают там, где необходимо предотвратить нежелательное перемещение грунтовых частиц через контакт материалов. Условие «под габионы» в запросе не описывает весь узел: у подпорной стены важна и тыльная поверхность, а у габионного матраца — контакт с защищаемым основанием.
| Участок | Задача полотна | Что проверить в проекте |
|---|---|---|
| Под основанием сооружения | Разделение грунта и зернистого слоя; фильтрация при наличии потока | На какой именно границе лежит полотно, нужна ли подготовка и защита от повреждения |
| Между обратной засыпкой и тыльной стороной стены | Ограничение выноса частиц в каменную засыпку | Непрерывность фильтра, стыки, примыкания и верхнее завершение |
| На торце, контактирующем с грунтом | Защита бокового пути миграции частиц | Фактическую площадь контакта, обход углов и соединение с основным полотном |
| На открытой лицевой стороне | Обычно фильтрующий контакт с грунтом отсутствует | Не закрывать фасад тканью без предусмотренного проектом назначения |
Не следует автоматически оборачивать каждую корзину отдельно или прокладывать ткань между всеми ярусами. Так можно изменить контакт элементов, закрыть доступ к соединениям и потратить материал вне требуемого фильтрующего контура. Для армогрунтовой стены с габионной облицовкой расположение армирования и фильтра рассматривают отдельно.

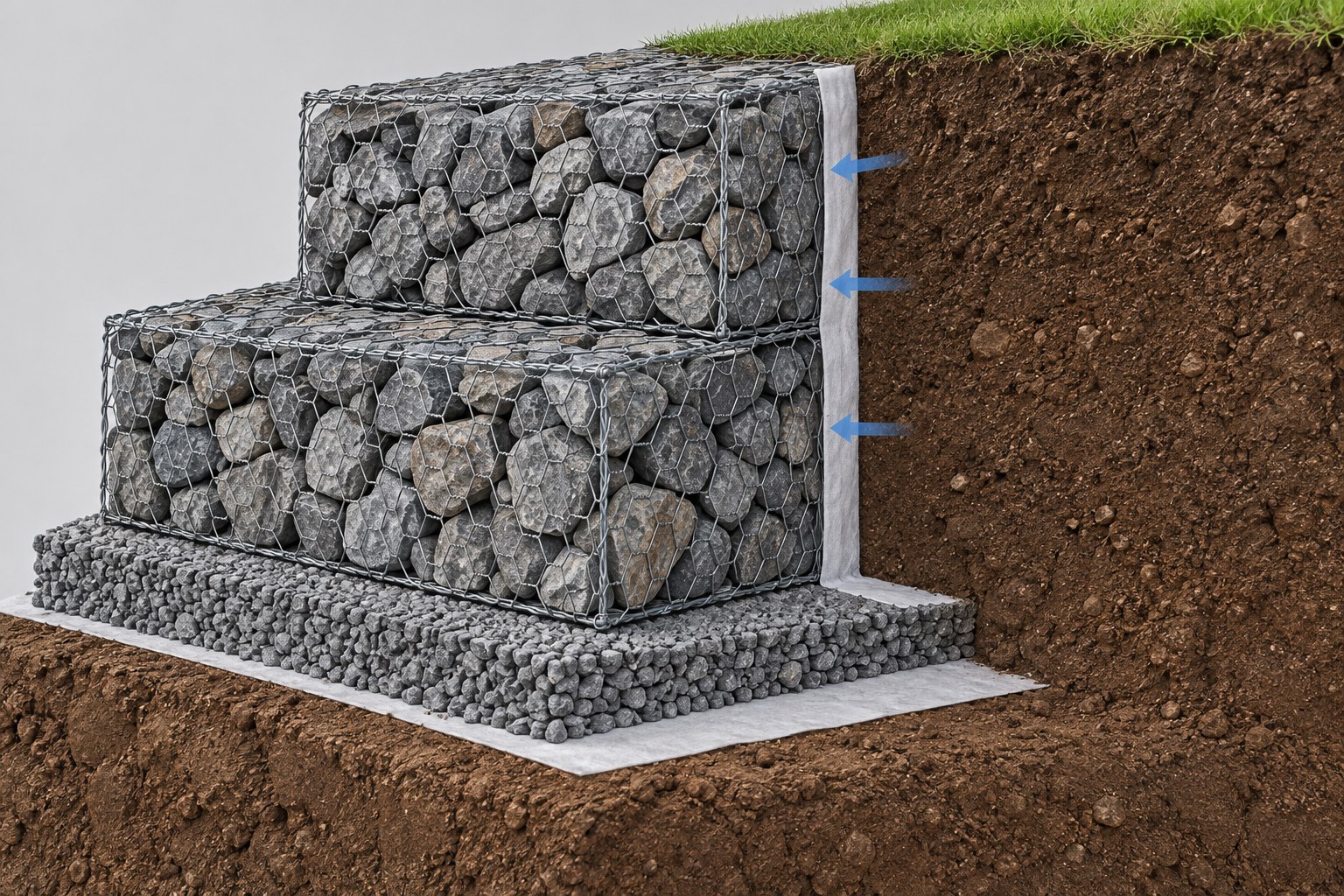

Схема контакта грунта, геотекстиля и габионов
В показанном варианте горизонтальное полотно находится под зернистой подготовкой, а вертикальное — за корзинами. Переход между ними, завершение у верха и торцевые примыкания требуют отдельных деталей. Сам рисунок не доказывает непрерывность фильтра в конкретном проекте.
Для сравнения, Terra Aqua в рекомендациях по гравитационным габионным стенам связывает выбор фильтра с грунтом обратной засыпки и отдельно рассматривает основание и устойчивость. Поэтому готовую схему из каталога нельзя переносить на другой грунт, высоту стены или водный режим без проверки.
Почему плотность 200 или 300 г/м² не решает задачу выбора
Поверхностная плотность показывает массу полотна на единицу площади. Она удобна для идентификации марки, но не заменяет значения размера отверстий, водопроницаемости и сопротивления повреждению. Два материала с одинаковой массой могут иметь разные подтвержденные характеристики.
| Показатель | Зачем нужен | Что запросить |
|---|---|---|
| Характеристический размер отверстий | Проверка удержания частиц контактного грунта | Значение, единицы и метод испытания; например, ISO 12956 |
| Водопроницаемость поперек полотна | Оценка прохождения воды через фильтр | Протокол и условия измерения; не смешивать показатели с разными единицами |
| Прочность и удлинение | Оценка поведения при укладке и деформациях | Показатели в обоих направлениях и метод испытаний |
| Сопротивление проколу и монтажным повреждениям | Сохранение целостности при контакте с камнем и засыпкой | Результаты испытаний и допустимые условия укладки |
| Сырье и стойкость | Совместимость с условиями эксплуатации | Тип полимера, ограничения среды, хранения и открытой экспозиции |
| Размеры рулона и допуски | Проверка карты раскроя и количества | Ширину, длину, номинальную площадь, маркировку партии |
Не выбирать самое мелкое отверстие «для надежности»
Удержание грунта и прохождение воды проверяют совместно. Чрезмерно ограничивать отверстия без оценки контакта с грунтом — не универсальная защита от заиливания. Общие принципы подбора фильтров рассматривают удержание частиц, водопроницаемость и риск засорения как связанные критерии; см. архивное учебное руководство FHWA по дренируемым основаниям. Это методический контекст, не готовая спецификация для габионов.
ISO 12956:2019 описывает определение характеристического размера отверстий методом мокрого просеивания. Указание этого стандарта в паспорте объясняет способ измерения, но само по себе не подтверждает пригодность материала для вашего грунта.
Как сравнивать полипропилен и полиэфир
Не выбирать победителя только по названию полимера. В запрос включают состав материала, химические условия контакта и требуемый срок службы; затем сравнивают подтвержденные свойства конкретных марок. Если проект задает определенное сырье, замену согласуют до поставки, даже при совпадении плотности.
Заменяет ли геотекстиль дренаж за стеной
Нет. Полотно работает как фильтр на своей границе. Путь отвода воды определяется всей конструкцией: грунтом, проницаемыми слоями, уровнем воды, возможным подпором и доступным выпуском. Наличие пустот между камнями не является расчетом водоотвода.
Нужен ли отдельный коллектор, где его расположить и куда вывести воду, решают по проекту. Труба без работоспособного выпуска не устраняет подпор. Геотекстиль также не служит гидроизоляцией и не заменяет геомембрану там, где проектом требуется герметичность.
Для берега, русла, переменного уровня воды или зоны размыва необходимо дополнительно оценить гидравлические воздействия и защиту основания. Рекомендации для сухой декоративной стены нельзя автоматически применять к гидротехническому сооружению.
Расчет геотекстиля: учитывать не только площадь под стеной
Рассмотрим учебный пример ведомости. Длина сооружения — 20 м, ширина горизонтального фильтрующего участка — 1,5 м, высота тыльного контакта — 2 м. Допустим, проект предусматривает еще два прямоугольных торцевых участка по 1,5 × 2 м. Эти размеры заданы только для арифметики и не являются допустимым сечением подпорной стены.
20 × 1,5 + 20 × 2 + 2 × 1,5 × 2 = 76 м²
| Статья расхода | Основание расчета | Площадь |
|---|---|---|
| Горизонтальный участок | 20 × 1,5 | 30 м² |
| Тыльная поверхность | 20 × 2 | 40 м² |
| Два торца | 2 × 1,5 × 2 | 6 м² |
| Один продольный нахлест | 20 × 0,30; условное значение | 6 м² |
| Другие стыки и узлы | Условная добавка по деталировке | 4 м² |
| Обрезка и ремонтный материал | Условный резерв | 4 м² |
| Итого по учебной ведомости | 76 + 6 + 4 + 4 | 90 м² |
Ширина нахлеста 0,30 м здесь — расчетное допущение, не универсальная инструкция. Остальные добавки также не являются нормативом запаса. Если торцы не соприкасаются с грунтом, их площадь исключают; если тыльная линия имеет уступы или откос, считают фактическую развернутую поверхность.
Почему 90 м² еще не определяют заказ
Предположим, поставщик предлагает рулон 4 × 50 м площадью 200 м². По общей площади одного рулона достаточно, но это лишь предварительная проверка. Необходимо разложить детали по ширине 4 м, проверить длины непрерывных полос и предусмотренные соединения. Остаток подходящей площади может оказаться слишком узким для требуемой детали.
При закупке сравнивают полную стоимость комплекта: целые рулоны, полезный раскрой, доставка и согласованный резерв. Цена за квадратный метр без формата рулона не показывает окончательную стоимость поставки. Геометрическая площадь, расход полотна и оплачиваемая площадь рулонов — три разных числа.

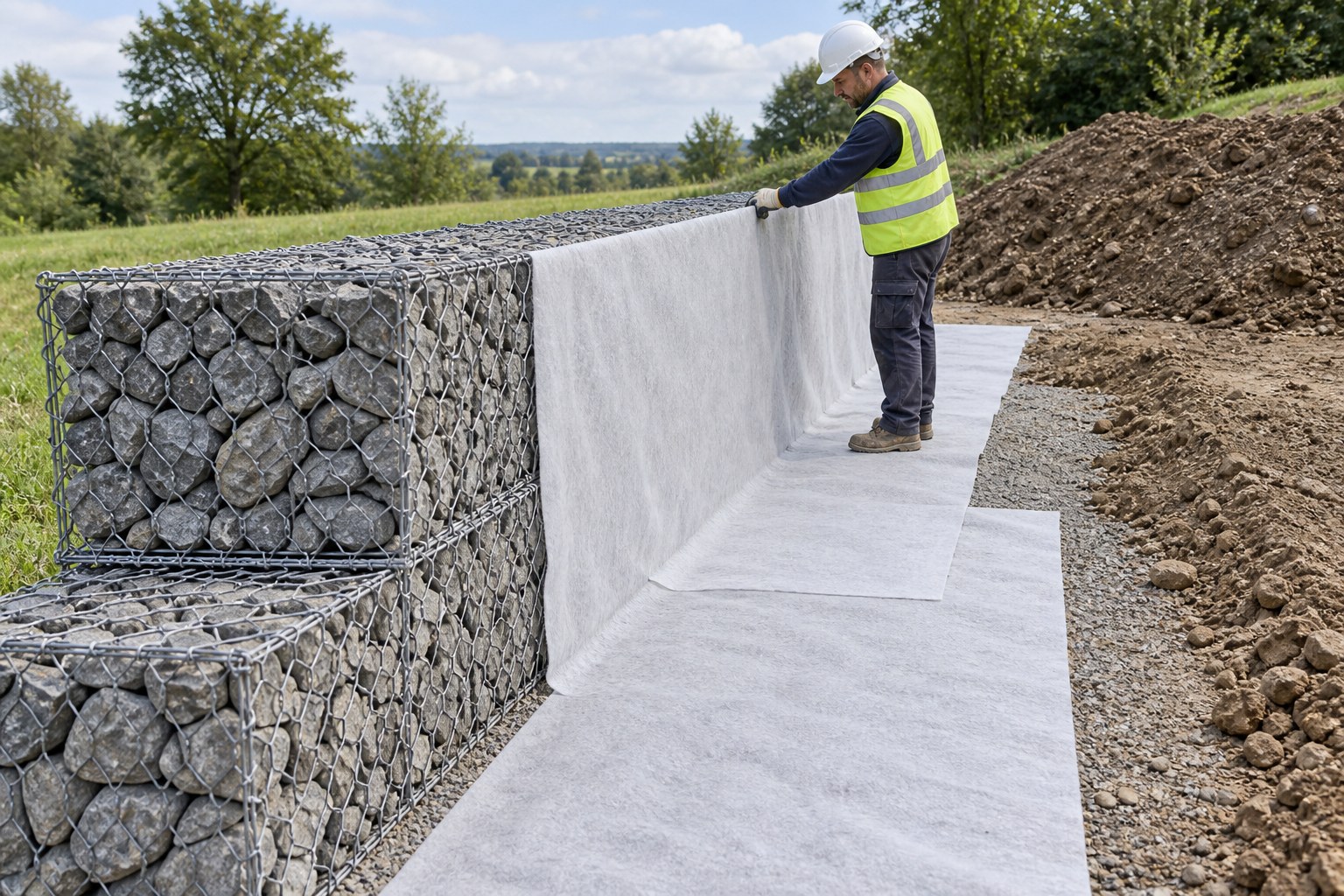

Укладка и контроль до обратной засыпки
- Принять основание. Проверить отметки, состояние поверхности и предусмотренную подготовку. Устранить острые выступы и дефекты, способные повредить полотно.
- Сверить материал. Сопоставить маркировку рулонов, документы партии и проектные требования. Не подменять марку совпадающим значением плотности.
- Разложить полотна по схеме. Предусмотреть стыки и припуски до установки элементов, которые ограничат доступ. Не натягивать ткань через неподготовленные углубления.
- Оформить тыльную поверхность и примыкания. Зафиксировать материал предусмотренным способом, сохранить соединения корзин доступными, проверить углы и переходы.
- Засыпать без повреждения фильтра. Согласовать подачу материала и уплотнение с технологией габионной системы. Не принимать контакт с тяжелой техникой или ударную разгрузку камня как допустимые по умолчанию.
- Зафиксировать скрытые работы. Сделать фотографии стыков, записать марки партий, расположение ремонтных участков и результаты приемки до закрытия тканевого слоя.
Обнаруженное отверстие нельзя считать несущественным только потому, что оно мало по сравнению с общей площадью. Способ ремонта, размеры заплаты и необходимость замены поврежденного участка определяют по документации проекта и поставщика.
Ошибки, которые стоит исключить из задания подрядчику
- Указать только «геотекстиль 300» без функций, единиц и испытаний.
- Оставить тыльный контакт без фильтра, поскольку полотно уже уложено снизу.
- Закрыть тканью лицевую сторону вместо грунтового контакта.
- Принять водопроницаемость материала за гарантию отсутствия подпора.
- Заказать материал по длине стены, не посчитав высоту, торцы и соединения.
- Согласовать замену марки после того, как ткань уже скрыта засыпкой.
Что отправить поставщику для расчета предложения
Полезный запрос содержит чертеж контактов, длину и фактическую развертку поверхности, сведения о грунте, водных условиях и заполнителе. Добавьте заданные фильтрационные и механические характеристики, допустимые форматы рулонов, карту стыков и место доставки.
Если спецификация еще не готова, обозначьте недостающие сведения. Коммерческое предложение на ткань не должно подменять проектный подбор. Для проверки решения особенно полезны гранулометрический анализ грунта, протоколы выбранной марки и исполнительные документы сопоставимого объекта; неподтвержденные обещания срока службы их не заменяют.
Сравните марки по одинаковым требованиям
Направьте спецификацию и расчетную площадь. Запросите технические документы, формат рулона и коммерческие условия для вашего проекта.
Частые вопросы
Обязателен ли геотекстиль под любые габионы?
Решение зависит от контакта с грунтом, фильтрационной задачи и конструкции. Для стены, матраца и декоративного элемента условия различаются. Состав фильтра задают в проекте.
Достаточно ли плотности 200 г/м²?
Само число не подтверждает пригодность. Нужны свойства фильтрации, прочность и стойкость к повреждению для конкретного грунта и монтажа.
Нужно ли класть ткань между ярусами?
Не по умолчанию. Геотекстиль размещают на предусмотренных грунтовых контактах; узлы соединения ярусов выполняют по документации габионной системы.
Можно ли заменить геотекстиль садовым укрывным материалом?
Совпадение внешнего вида недостаточно. Замена допустима только после подтверждения всех заданных инженерных свойств и согласования проектировщиком.
Какой нахлест делать за габионами?
Его задают по проекту и условиям укладки. Значение 0,30 м в примере служит только для демонстрации расчета расхода.
Нужна ли дренажная труба, если габион пропускает воду?
Это определяют по водному режиму и схеме отвода. Ни пористая корзина, ни геотекстиль сами по себе не доказывают достаточность водоотвода.
Можно ли заказать ровно 76 м² из примера?
Это чистая геометрическая площадь без соединений и раскроя. В учебной ведомости расход составляет 90 м², а фактический заказ зависит от доступных целых рулонов.
Можно ли использовать эту схему для берегоукрепления?
Без отдельной проверки нельзя. Поток, размыв, изменение уровня воды и способ укладки требуют расчета и деталировки именно для берегового сооружения.
Источники и границы применения
- Geofabrics: Geobox Gabion Basket Installation Guide — назначение геотекстиля в системе и монтажные условия.
- Terra Aqua: Gabion Gravity Retaining Walls — грунт, основание и фильтр за стеной.
- FHWA: Drainable Pavement Systems, Instructor’s Guide — общий принцип совместной проверки фильтрационных критериев; архивный материал для другой области применения.
- ISO 12956:2019 — метод определения характеристического размера отверстий.
Подготовлено 12 сентября 2026 года. Расчет учебный; это не реализованный объект Geofantex. Ссылки на организации не означают одобрения ими продукции Geofantex. Конкретные требования устанавливаются документацией проекта.
