Геосоты (geocell) заказаны, но в смете осталась неопределенная строка «анкеры по месту». Именно здесь возникают лишние расходы и ошибки монтажа: секции меняют размер при заполнении, крепеж выходит из слабого грунта, а верхняя кромка начинает смещаться вниз по откосу.
Для объемной георешетки важно разделить две задачи. Монтажное крепление удерживает раскрытый модуль до и во время засыпки. Несущее крепление участвует в передаче эксплуатационных усилий в грунт или верхнюю опорную конструкцию. Иногда один элемент выполняет обе функции, но это должно подтверждаться расчетом и конструкцией узла. Покупка большого количества коротких штырей не доказывает надежность всей системы.

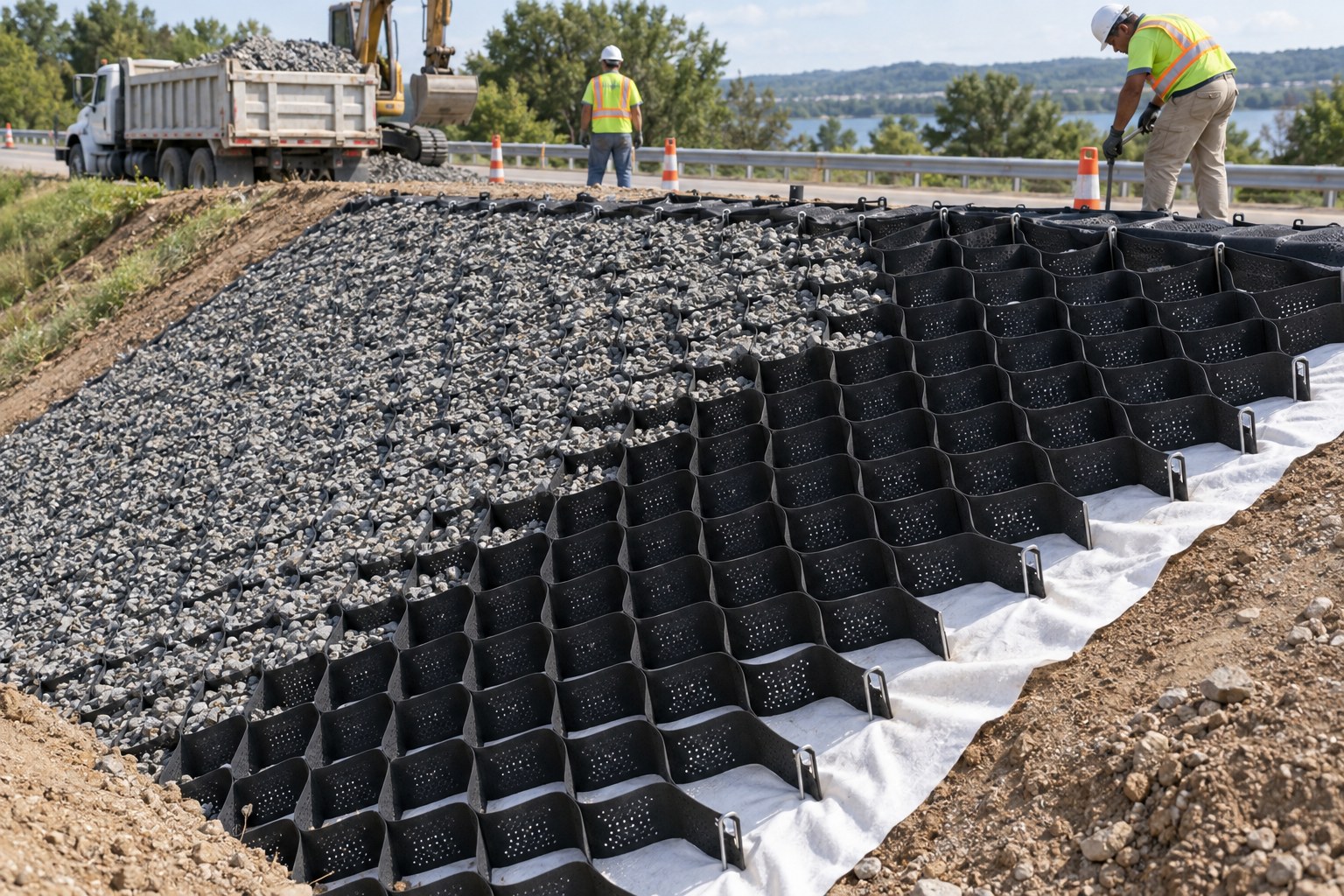

Какие анкеры нужны для объемной георешетки
Тип, длину, глубину заделки и число анкеров назначают по грунту, геометрии откоса, заполнителю, конструкции георешетки и схеме передачи нагрузки. Для растяжения секций используют монтажные штыри или специальные крепления. Для удержания покрытия на склоне могут потребоваться расчетные несущие анкеры, верхнее закрепление и система тросов с совместимыми узлами. Универсальной нормы «два анкера на квадратный метр» для всех объектов нет.
Статья посвящена трехмерной сотовой системе: геосотам из HDPE (geocell). По-русски ее также называют «объемная георешетка». Это не плоская геосетка (geogrid) для армирования дорожного основания: у нее другая геометрия и схема работы. В заявке полезно прямо написать «геосоты / объемная георешетка — geocell», добавить высоту ячеек и чертеж раскрытого модуля.
Согласуйте георешетку и крепление как один комплект
Пришлите разрез откоса, данные грунта, заполнитель и размеры модулей. Geofantex подготовит предложение по геосотам и уточнит требования к совместимости крепежа для проектного решения.
Монтажные, несущие анкеры и соединители: разные задачи
| Элемент | Основная задача | Что проверяют | Граница применения |
|---|---|---|---|
| Монтажный штырь или анкер | Сохранить положение и раскрытие модуля при укладке | Жесткость, удержание в фактическом грунте, контакт с ячейкой | Сам по себе не подтверждает расчетное удержание заполненного покрытия |
| Несущий грунтовый анкер | Передать назначенное усилие в основание | Глубину заделки, сопротивление грунта, направление нагрузки и испытания | Количество определяется всей схемой, а не только площадью |
| Верхний упор или закрепление | Принять нагрузку от покрытия или тросов у бровки | Устойчивость опоры, расположение вне слабой зоны, связь с системой | Нельзя заменить случайной траншеей без расчетного узла |
| Соединитель соседних секций | Обеспечить непрерывность модулей | Прочность соединения, материал, число точек и совместимость | Соединение секций не равно закреплению в грунте |
| Трос и передающий нагрузку узел | Передать усилия от стенок геосот к верхнему закреплению | Прочность, ползучесть, долговечность и локальный контакт | Свободно протянутый шнур без рабочих соединений не обеспечивает передачу нагрузки |
Разделение особенно важно на длинном откосе. Верхний ряд монтажных штырей может хорошо держать пустую георешетку, но после заполнения масса системы существенно возрастает. Вода, уклон и изменение прочности грунта меняют условия еще сильнее. Ответственный проектировщик должен определить, какая часть сопротивления создается трением, какая — анкерами, а какая — верхней опорой.
Как выбрать длину и глубину заделки
Общая длина анкера и эффективная глубина его работы в грунте — разные величины. Часть изделия проходит через высоту ячейки, часть формирует головку или крюк, часть входит в основание. Значение на ценнике не говорит, насколько глубоко элемент окажется в устойчивом слое. Положение относительно поверхности и направление нагрузки также влияют на работу.
Грунт важнее одной цифры угла
В плотном минеральном грунте и в рыхлой влажной засыпке одинаковый штырь будет держаться по-разному. Короткое крепление может пройти только через растительный слой и не достичь устойчивого основания. На неоднородном откосе требуются отдельные решения для зон насыпи, естественного грунта и локальных размокших участков. Эти условия нельзя заменить выбором по визуальному виду поверхности.
Для закупки задают общую длину, диаметр или сечение, форму головки, материал, защиту от коррозии, требуемую заделку и допустимые отклонения. При сложном грунте предусматривают проверку удерживающей способности по программе проекта. Пробная забивка полезна для оценки монтажа, однако легкость входа в почву не является доказательством расчетной несущей способности.
Материал и форма головки
Стальной крепеж выбирают с учетом жесткости и коррозионной среды. Полимерные и композитные изделия проверяют по изгибу, долговечности и совместимости с температурой и способом установки. Голова должна удерживать ячейку через предусмотренную контактную зону. Острый крюк, случайный зажим или слишком узкая опорная поверхность способны порезать стенку и создать локальный дефект.

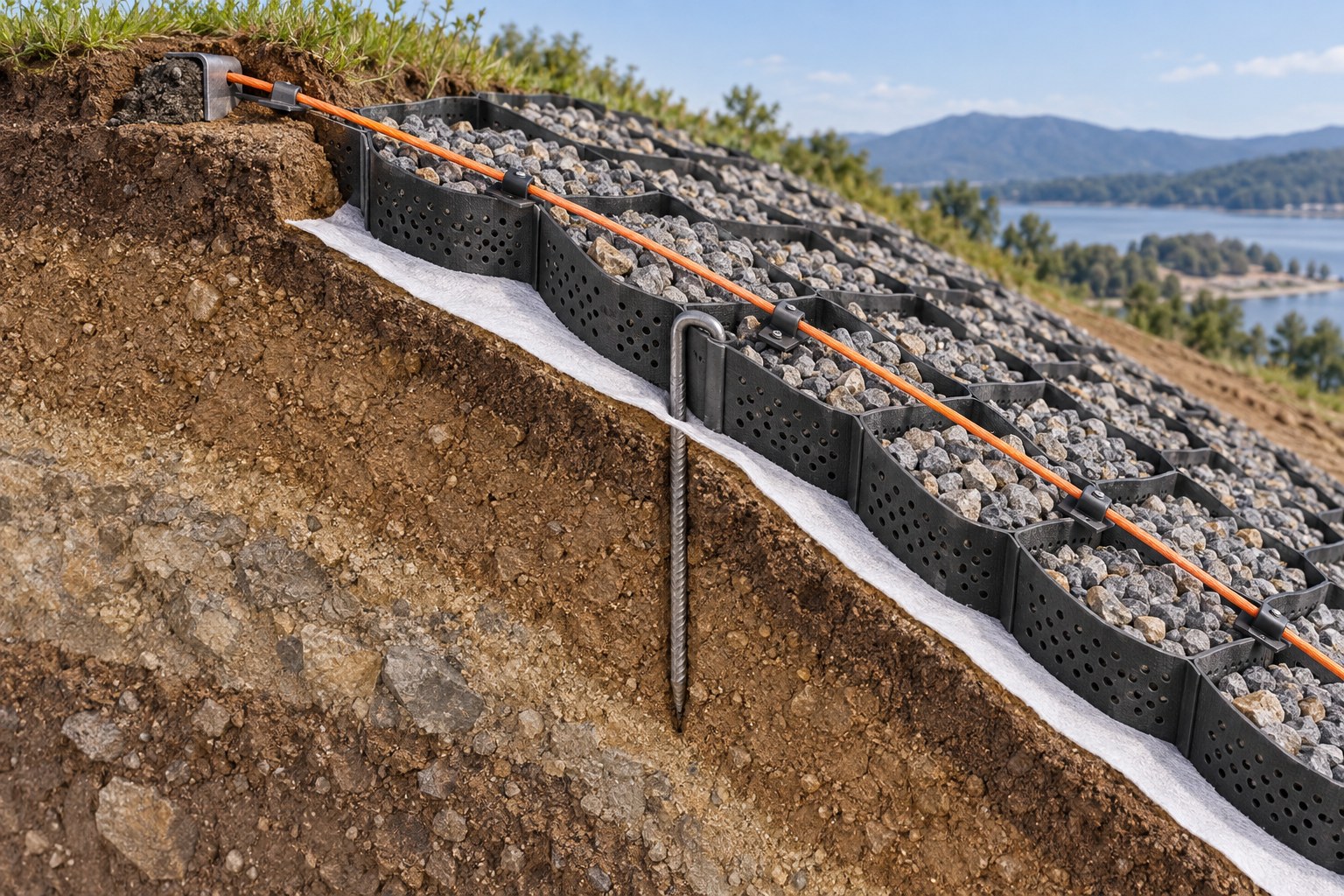

Как работает закрепление на откосе
Путь нагрузки должен быть непрерывным: заполнитель взаимодействует со стенками ячеек, стенки передают усилия в соединения и крепления, а крепления — в грунт или опору. Если один участок этого пути не подтвержден, увеличение числа анкеров в другой зоне не решает проблему. Например, крепкий грунтовый анкер не компенсирует слабый узел присоединения троса к стенке.
В системах с тросами используются специальные элементы передачи нагрузки. Опубликованные инструкции производителей геосот показывают последовательность подготовки основания, прокладки тросов, верхнего закрепления, раскрытия секций и соединения модулей. Это подтверждает принцип комплектной системы, но не разрешает переносить детали и характеристики чужого изделия на георешетку другой марки.
Разделительный или фильтрующий геотекстиль под геосотами выбирают отдельно по функции. Он может изменять сопротивление сдвигу на контакте, поэтому наличие полотна следует учитывать в проектной схеме. Для противоэрозионного покрытия также проверяют поверхностный сток, основание, нижний упор и защиту до укоренения растительности.
Сколько анкеров нужно: расчет по карте узлов
Сначала получают схему модулей в раскрытом состоянии, затем отмечают верхний и нижний ряды, боковые границы, внутренние точки и специальные узлы. На общих границах соседних модулей исключают двойной подсчет, если проект предусматривает один общий элемент. Дополнительные несущие анкеры считают отдельной позицией, а резерв согласуют для конкретных условий поставки.
Количество к закупке = уникальные проектные точки крепления + отдельные специальные узлы + согласованный резерв
Учебный пример ведомости
Предположим, после проверки карты модулей проектом получено 96 уникальных монтажных точек. Дополнительно предусмотрено 12 несущих анкеров другого типа. Если для заказа монтажного крепежа согласован резерв 5%, расчет равен 96 × 1,05 = 100,8, то есть 101 штука после округления. Несущие анкеры остаются самостоятельной строкой: 12 штук без автоматического переноса того же резерва. Этот пример показывает учет, а не назначает шаг или несущую способность.
| Позиция | Данные карты | Расчет закупки | Что должно быть в документах |
|---|---|---|---|
| Монтажные крепления | 96 уникальных точек | 101 шт. при согласованном резерве 5% | Схема, тип изделия, размеры и материал |
| Несущие анкеры | 12 отдельных узлов | 12 шт. по утвержденной ведомости | Расчетное усилие, заделка, испытания и узел связи |
| Соединители модулей | По карте соединений | Считаются независимо от анкеров | Число точек, способ монтажа, требуемая прочность |
| Тросы и верхняя опора | По схеме передачи нагрузки | Длина с учетом рабочих окончаний | Материал, запас на окончания, совместимые зажимы |
Предварительный показатель в штуках на квадратный метр удобен для бюджета. Для закупки его недостаточно: модульная геометрия, количество стыков, крайние ряды и верхняя зона могут заметно изменить число элементов. Лучше получить графическую карту с пронумерованными узлами, чем рассчитывать крепеж по одной площади склона.
Подготовьте ведомость совместно со схемой модулей
Отправьте раскрытые размеры секций, карту укладки и назначенные точки крепления. Мы сопоставим количество геосот с комплектующими и выделим отдельные позиции для согласования.
Порядок монтажа и проверки

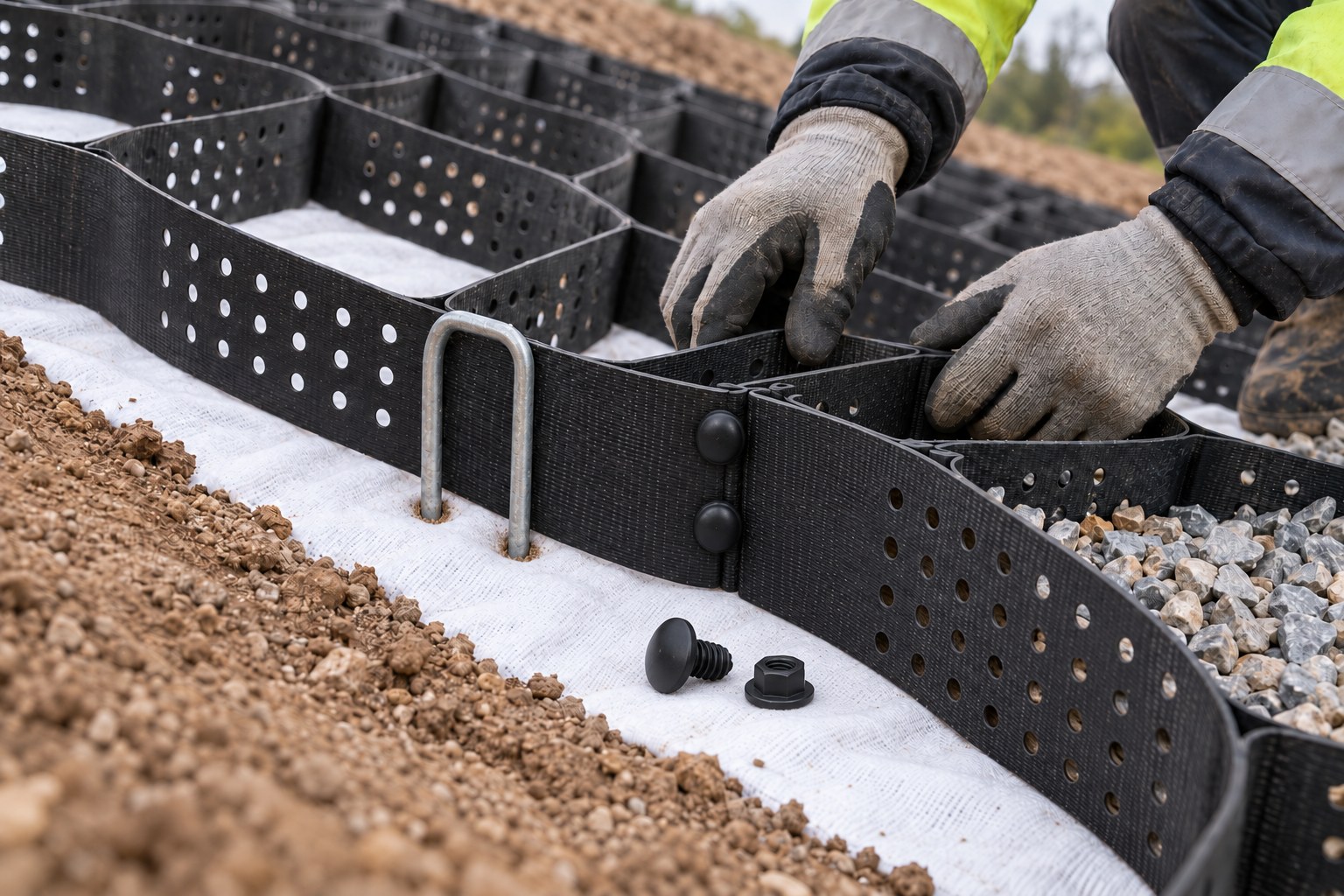

У этих деталей разные задачи: U-образная скоба служит для фиксации геосот к основанию, а короткий пластиковый винт с широкой круглой головкой и шестигранной гайкой соединяет стенки соседних секций через предусмотренные отверстия. На предоставленных фотографиях видны короткая крупная резьба и компактные головки у стенки. Проверяют соответствие отверстий, опорных поверхностей головки и гайки, материала и прочности соединения. Затяжка должна удерживать стенки без их смятия и разрыва. Такое соединение не заменяет несущий грунтовый анкер; допустимые нагрузки и шаг задают для конкретной системы.
- Принять основание. Проверяют профиль, устойчивость поверхностного слоя, воду, отсутствие пустот и мусора. Локальные дефекты устраняют до укладки.
- Разметить модули и крепления. Отмечают границы секций, верхнюю зону и точки, которые нельзя объединять при подсчете. Уточняют подземные коммуникации перед забивкой.
- Выполнить верхний узел. Если система передает усилия к бровке, опора и окончания тросов должны быть готовы по проектной последовательности.
- Уложить предусмотренные прослойки. Фильтр или разделитель раскладывают без повреждений; их стыки и примыкания согласуют с геосотами.
- Раскрыть секции. Проверяют рабочие размеры и форму ячеек. Чрезмерная растяжка меняет геометрию и может нарушить стыковку.
- Соединить модули. Используют назначенные соединители и число точек. Кабельные стяжки нельзя автоматически считать расчетными соединениями.
- Установить крепления и проверить связи. Голова удерживает назначенную часть ячейки; анкеры входят на заданную глубину, а тросы закреплены в рабочих узлах.
- Заполнять по технологической карте. Подача материала не должна перегружать незакрепленную секцию. Контролируют смещение, деформацию стенок и состояние крепежа.
- Зафиксировать скрытые работы. Снимают фото, записывают партии, фактическую глубину, результаты контрольных операций и отклонения от проекта.
Если при заполнении анкер поднимается или модуль съезжает, работу останавливают на данном участке. Проверяют грунт, глубину, схему подачи заполнителя и передачу нагрузки. Простая дозабивка случайного крепежа без выяснения причины может скрыть дефект до следующего дождя.
Вода, мембрана и сложный грунт меняют решение
Подтопление и размыв у подошвы
На берегу или в водоотводном сооружении действуют дополнительные гидравлические нагрузки, возможны размыв, насыщение и снижение сопротивления грунта. Верхнее закрепление не защищает от потери опоры снизу. Необходимы согласованные фильтр, нижний узел, заполнитель и крепление. Сопутствующие условия разобраны в статье об укреплении берега пруда георешеткой.
Геосоты над гидроизоляцией
Если под покрытием расположена геомембрана, забивка обычных анкеров через нее нарушает целостность барьера. Для таких систем разрабатывают схему верхнего закрепления и передачи усилий без прокалывания гидроизоляции. Наличие троса само по себе недостаточно: нужно проверить окончания, соединения и трение всех контактных поверхностей.
Поверхностная защита и общая устойчивость
Геосоты удерживают заполнитель и защищают поверхностный слой в назначенной конструкции. Если склон имеет глубокую поверхность скольжения, трещины или прогрессирующие деформации, требуется отдельная геотехническая оценка. Частые короткие анкеры в верхнем слое не исправляют общую неустойчивость массива.
Что включить в запрос поставщику
| Данные | Что предоставить | Для чего |
|---|---|---|
| Геометрия | Высота, длина по склону, угол или заложение, ширина участка | Карта модулей и распределение узлов |
| Грунт и вода | Изыскания, фактические слои, влажность, подтопление и сток | Выбор заделки и проверка сопротивления |
| Геосоты | Материал, высота, раскрытая ячейка, модуль и прочность соединений | Совместимость крепежа и расчет комплектующих |
| Заполнитель | Тип, плотность, крупность и толщина | Нагрузка и технология заполнения |
| Крепления | Типы, материал, длина, сечение, головка, рабочие усилия | Однозначная спецификация и сравнение предложений |
| Контроль | Испытания, критерии приемки и исполнительная документация | Подтверждение соответствия поставки и монтажа |
В коммерческом предложении раздельно указывают стоимость секций, соединителей, монтажных креплений и несущих узлов. Отдельно учитывают транспорт, разгрузку, установку, контроль и защиту до заполнения. Дешевый крепеж с неподходящей головкой может потребовать больше трудозатрат или привести к замене стенок геосот, поэтому сравнивают весь комплект.
Для приемки полезен образец: проверяют размеры, геометрию контакта, комплектность и удобство установки на пробном участке. Согласованный образец не заменяет паспорт и подтверждение характеристик. На объекте сохраняют связь изделия с номером партии и ведомостью крепления. В каталоге геосот Geofantex можно уточнить параметры самой георешетки перед согласованием комплектующих.
Как согласовать проверку креплений на объекте
Программа проверки должна появиться до массовой установки, а не после заполнения всех секций. Проектировщик определяет, какие типы анкеров испытывают, какие участки грунта представляют отдельные условия и какое направление приложения нагрузки соответствует работе узла. Для неоднородного склона одна удачная проверка у верхней бровки не подтверждает свойства влажной засыпки у подошвы. При необходимости испытательные участки выделяют по инженерно-геологическим зонам.
В журнале отмечают идентификатор изделия, место установки, фактическую заделку, состояние грунта, метод приложения усилия и измеренное перемещение. Оборудование и измерения должны соответствовать согласованной методике. Предельное усилие, допустимые перемещения, выдержку под нагрузкой и число проверок назначает проект, а не статья или продавец. Если результат не соответствует требованиям, уточняют причину и согласуют изменение решения до продолжения работ.
Контроль выдергивания анкера не подтверждает автоматически прочность всей системы. Отдельно проверяют связь головки со стенкой, соединение соседних секций и окончания тросов. Нельзя испытывать только металлический элемент, если рабочее усилие передается через полимерный зажим: слабым звеном может оказаться именно контактный узел. Для приемки нужны сведения о том, что проверялось и какие характеристики фактически подтверждены.
Площадь откоса и сопоставимые предложения
Для первичного бюджета важно не перепутать площадь поверхности с горизонтальной проекцией. Учебный откос высотой 3 м и горизонтальным заложением 6 м имеет длину по поверхности около 6,71 м. При ширине 10 м его поверхность составляет примерно 67,1 м², тогда как горизонтальная проекция равна 60 м². Эти числа нужны для понимания геометрии; они не определяют количество анкеров, запас материала или устойчивость конструкции.
При сравнении двух предложений проверяют одинаковые исходные размеры, раскрытие модулей, тип заполнителя и границы поставки. В одном расчете соединители могут входить в комплект, а в другом оплачиваться отдельно. Аналогично общая длина стального штыря не позволяет сравнить его с составным несущим анкером без сведений о рабочем узле, защите от коррозии и требуемой заделке. Сопоставление только цены за штуку часто дает неверное представление о стоимости готового покрытия.
В итоговой заявке полезно разделить подтвержденные проектом позиции и вопросы, которые пока требуют решения. Например, количество монтажных креплений может быть известно по карте, но тип верхней опоры еще согласуется. Такая ведомость помогает поставщику подготовить прозрачное предложение без подмены расчетных данных предположениями. Замены материала, размеров и схемы крепления фиксируют письменно и согласуют с ответственным специалистом.
Частые вопросы
Сколько анкеров нужно на 1 м² георешетки?
Универсальной нормы нет. Бюджетный расход уточняют по карте модулей, крайним рядам, стыкам и расчетным несущим узлам. Закупку выполняют по утвержденной ведомости.
Достаточно ли анкера длиной 600 мм?
Длина без данных грунта, глубины заделки и нагрузки не определяет пригодность. Нужно проверить, какая часть изделия работает в устойчивом основании и как оно связано с ячейкой.
Можно ли использовать арматуру с крюком?
Такой вариант возможен в согласованном узле. Проверяют материал, сечение, форму головки, коррозию и отсутствие повреждения стенок. Случайно согнутый пруток не равен подтвержденному креплению.
Что лучше: стальные или полимерные анкеры?
Выбор зависит от жесткости, среды, нагрузки, технологии и долговечности. Сравнивают характеристики изделий и совместимость с системой, а не только материал.
Нужно ли крепить каждую крайнюю ячейку?
Это определяется схемой выбранной системы и проектом. Крайние зоны и внутреннее поле могут иметь разные требования. Общие рекомендации нельзя переносить на любой модуль.
Заменяет ли трос грунтовые анкеры?
Трос передает усилия только при наличии совместимых рабочих узлов и закрепленных окончаний. Проект может сочетать тросы с монтажной фиксацией и отдельной верхней опорой.
Можно ли забивать крепеж через геомембрану?
Произвольное прокалывание нарушает гидроизоляцию. Применяют специально разработанную систему передачи нагрузки, сохраняющую целостность барьера.
Можно ли заказать крепеж только по площади склона?
Для точной комплектации нужны также геометрия модулей, грунт, заполнитель и карта узлов. По одной площади можно получить лишь предварительный бюджет.
Техническая основа
Техническая основа: Presto Geosystems, GEOWEB Slope Protection System Installation; Simplified Slope Protection — Tendons and ATRA Anchors Installation Guide; GEOWEB Slope Protection Technical Overview. Эти материалы иллюстрируют подход конкретного производителя к верхнему закреплению и передаче нагрузки через тросы; их детали нельзя автоматически переносить на другую систему. Ведомость выше является учебным примером учета комплектующих. Геометрия, испытания и характеристики узлов должны соответствовать проекту конкретного объекта. Дата подготовки: 1 октября 2026 года.
