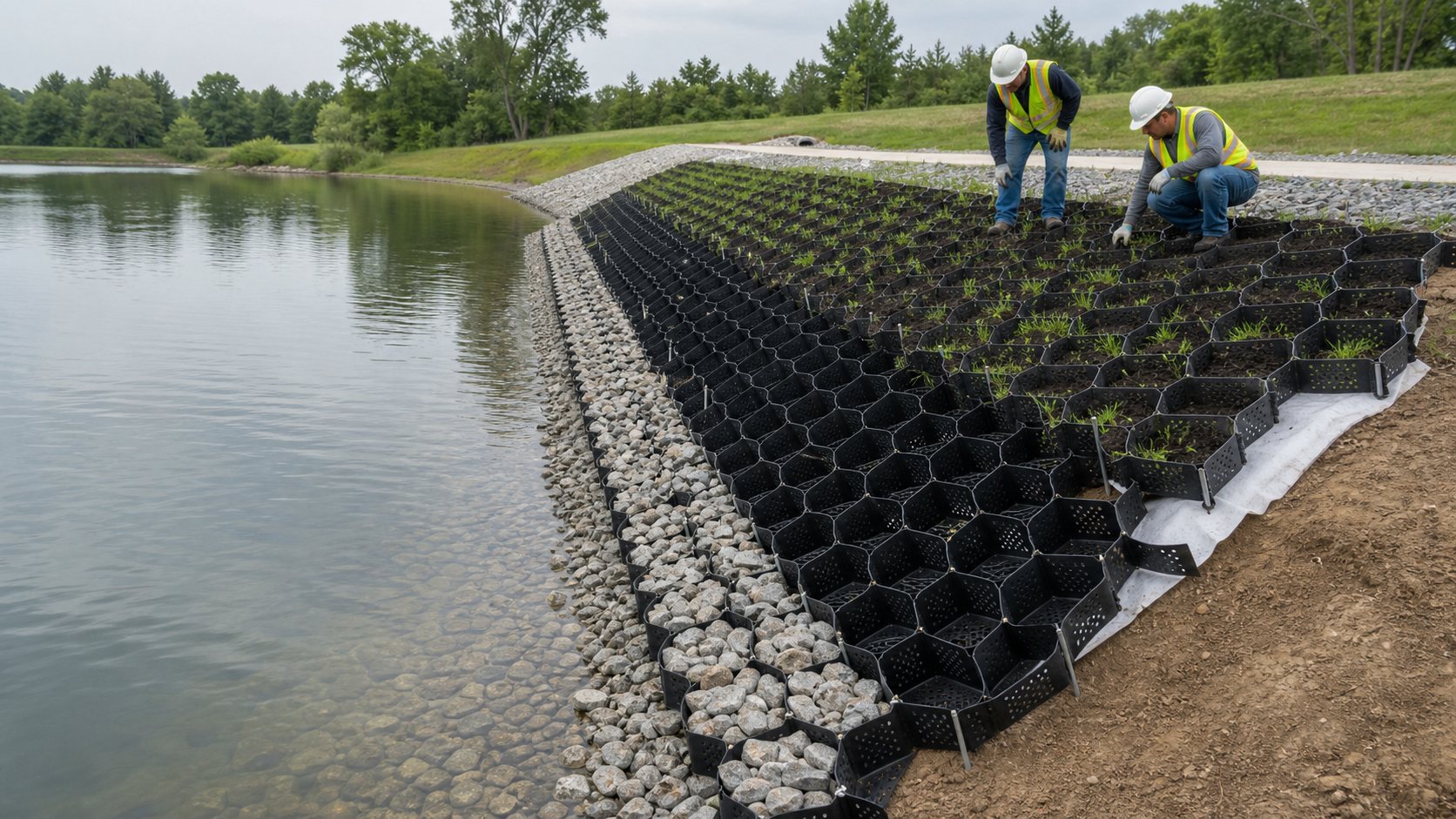

Георешетка для укрепления берега пруда: как выбрать и правильно установить

Георешетка для укрепления берега пруда, точнее объемная геоячейка, удерживает грунт либо щебень в трехмерных ячейках и помогает распределять поверхностные усилия по склону. Она полезна на спланированном устойчивом берегу, где нужно остановить поверхностную эрозию и закрепить заполнитель.

Для декоративного или противопожарного пруда со спокойной водой система обычно включает подготовленное основание, при необходимости фильтрующий нетканый геотекстиль, раскрытые и соединенные секции геоячейки, анкеровку, устойчивую опору у подошвы, заполнитель и организованный водоотвод с территории. Но сама ячеистая конструкция не исправляет глубокий оползень, не заменяет расчет устойчивости и не устраняет постоянный приток воды из грунта.

В русскоязычном поиске термин «георешетка» используют и для плоской геосетки, и для объемной сотовой конструкции. В этой статье речь идет именно о геоячейке HDPE. Плоские георешетки работают иначе: они армируют слой в своей плоскости, но не образуют объемные карманы для удержания грунта.

Фраза «берег осыпается» описывает результат, но не причину. Сначала пройдите вдоль воды после дождя и при обычном уровне пруда. Отметьте, где появляются борозды, мокрые пятна, нависающий дерн, оголенные корни, провалы, трещины или вымытая полка. Полезны фотографии одних и тех же точек в разные сезоны и отметки минимального, нормального и максимального уровня.

Поверхностный сток сверху

Если вода с дорожки, крыши или площадки концентрируется на одном участке, она прорезает даже укрепленный склон. На гребне нужен перехват и безопасный выпуск воды. Засыпать борозду и накрыть ее геоячейкой без изменения пути стока означает скрыть причину лишь на короткое время.

Размыв у уреза воды

Если верх остается стабильным, а у воды образуется ступенька или нависающая кромка, разрушается нижняя опора. Заполнение верхних ячеек грунтом проблему не решит: необходимо спроектировать переход через рабочий диапазон уровней и устойчивую нижнюю часть с более тяжелым заполнителем либо специальной защитой.

Внутренняя вода и общая неустойчивость

Постоянно мокрая полоса выше уровня пруда может указывать на грунтовый приток. Дугообразные трещины, выпирание у подошвы и смещенные пласты требуют оценки геотехника. Здесь геоячейка может быть только поверхностным компонентом после решения вопросов дренажа и устойчивости массива.

Размер пруда сам по себе ничего не гарантирует. На небольшом, но открытом ветру водоеме волновая нагрузка может оказаться важнее, чем на крупном закрытом пруду. На северном объекте ледовая нагрузка способна сдвигать камень и деформировать переходные зоны. А большой сезонный диапазон уровней многократно увлажняет и подсушивает заполнитель.

Рекомендации USACE по береговой защите подчеркивают роль планировки откоса и управления поверхностной и подземной водой. При длительном или интенсивном волновом воздействии одной планировки недостаточно. Для частного пруда это не означает автоматическую необходимость тяжелого берегового сооружения, но означает, что условия нужно измерить и передать проектировщику.

Составьте простую карточку участка: назначение водоема, длина открытого разгона ветра, диапазон уровней, скорость изменения уровня, наличие льда, тип грунта, уклон, высота откоса, источники стока, доступ к монтажу и желаемая поверхность. Эта информация ценнее запроса «дайте решетку высотой 100 мм».

Геоячейка хорошо ограничивает боковое перемещение заполнителя, но она не превращает легкий грунт в каменную наброску и не увеличивает массу частиц. Если вода способна вымывать заполнитель из открытых ячеек, нужно менять его фракцию, защищать поверхность, усиливать переход у воды либо выбирать другую облицовку.

• Сильная волна. Требуется проверка устойчивости заполнителя, толщины защитного слоя, фильтра и подошвы откоса; высота ячейки не заменяет гидравлический расчет.
• Ледовое воздействие. Нужна оценка местного климата, движения ледяного поля и зоны, где покрытие может быть поднято или сдвинуто.
• Высокий и нестабильный откос. Сначала проверяют общую устойчивость, а затем проектируют поверхностную защиту.
• Выход грунтовой воды. Фильтр и дренаж должны отвести воду без выноса частиц; закрывать мокрое место непроницаемым слоем опасно.
• Подмытая подошва откоса. Необходимо восстановить нижнюю опору и предотвратить дальнейший размыв до фиксации секций выше.

Для сложного берега часто применяют комбинированную схему: каменная защита в активной зоне воды, геоячейка с щебнем на переходе, геоячейка с растительным грунтом выше, фильтрующий слой и организованный водоотвод. Граница между материалами должна быть устойчивой, а не просто визуально ровной.

1. Гребень и перехват стока

Вода не должна свободно входить под геоячейку сверху. На гребне предусматривают анкеровочную зону и перехват поверхностного стока. Конкретная форма зависит от рельефа: это может быть плавное сопряжение, водоотводная канава или укрепленный выпуск.

2. Подготовленный склон

Удаляют мусор, корни, рыхлые линзы и выступы, способные повредить подстилающий материал. Выбоины заполняют совместимым грунтом и уплотняют. Секция должна лежать на основании, а не мостом над пустотами. Если проект требует изменить уклон, геометрия формируется до раскладки материалов.

3. Фильтрующий или разделительный слой

Нетканый геотекстиль может разделять грунт и каменный заполнитель и одновременно пропускать воду. Его выбирают по фильтрационным характеристикам, прочности и совместимости с грунтом. Указание одной поверхностной плотности не подтверждает, что фильтр удержит частицы и сохранит водопроницаемость.

4. Объемная геоячейка и заполнитель

Секции полностью раскрывают до проектной геометрии, соединяют между собой и фиксируют по схеме. Ячейки заполняют снизу вверх, избегая перемещения тяжелой техники по пустой конструкции. После распределения остается предусмотренный проектом защитный слой над стенками ячеек.

5. Урез воды и подошва откоса

Нижняя граница принимает действие воды и удерживает всю систему от сползания. Стабильная траншея, каменная призма или другой проектный упор должны соответствовать грунту и гидравлической нагрузке. Простое обрезание секции у текущей кромки воды оставляет уязвимый край при первом изменении уровня.

Таблица помогает сформулировать исходные данные, но не назначает универсальную конструкцию. Для каждого объекта проектировщик сопоставляет долговременные и временные нагрузки, устойчивость грунта, доступные материалы и требования к эксплуатации.

Высота стенки влияет на объем удерживаемого заполнителя и геометрию системы, а размер раскрытой ячейки — на взаимодействие с заполнителем и способность повторять поверхность. Однако две секции одинаковой высоты могут заметно отличаться сырьем, толщиной и текстурой полос, перфорацией, прочностью сварных швов, допусками и стабильностью раскрытия.

Стандарт ISO 10318-1:2026 задает терминологическую основу для геосинтетиков. Для сравнения паспортов важно использовать одинаковые понятия и единицы. Метод ISO 13426-1:2019 относится к прочности внутренних структурных соединений геоячеек. Это критичный параметр: раскрытая секция передает усилия через соединения полос, поэтому фраза «высокопрочная сварка» без измеряемого значения и метода испытания недостаточна.

ASTM D8269-21 — руководство по применению геоячеек в геотехнических и дорожных проектах. Руководство полезно как рамка для проектирования и монтажа, но оно не выдает готовую спецификацию для конкретного пруда. Проектные значения должны учитывать уклон, грунт, воду, заполнитель и способ крепления.

Растительный грунт

Подходит выше активной зоны воды, если климат и обслуживание позволяют сформировать плотный растительный покров. Смесь должна удерживаться в ячейках, обеспечивать рост корней и не превращаться в текучую массу при насыщении. До укоренения поверхность особенно уязвима для ливня, поэтому иногда предусматривают временную противоэрозионную защиту.

Щебень

Минеральный заполнитель устойчивее к периодическому увлажнению. Его фракцию сопоставляют с размером ячейки, гидравлическим воздействием, удобством укладки и фильтром под системой. Слишком мелкий материал легче вымывается, а чрезмерно крупный плохо заполняет ячейки и создает точки контакта со стенками.

Бетон

Заполнение бетоном создает жесткую поверхность и меняет характер работы системы. Возникают вопросы швов, дренирования, температурных деформаций, ремонта и воздействия на водную среду. Такое решение нельзя выбирать только ради «максимальной прочности»; оно требует отдельного проектирования.

Геотекстиль нужен не автоматически, а по функции. Под каменным заполнителем он может разделять щебень и мелкий грунт, фильтровать воду и ограничивать вынос частиц. На некоторых устойчивых связных грунтах с растительным заполнением проект может предусмотреть другой контактный слой. Решение зависит от гранулометрии, направления потока и допустимой деформации.

Фильтр должен одновременно удерживать частицы основания и пропускать воду. Слишком открытый материал не остановит вынос грунта; слишком закрытый может кольматироваться и создавать давление воды. Поэтому спецификация включает характерный размер отверстий, водопроницаемость, прочность при продавливании и повреждаемость при укладке, а не только массу в граммах на квадратный метр.

Полотна укладывают на ровную поверхность без складок и повреждений. Нахлест или соединение задают проектом с учетом грунта и условий монтажа. Если колесо техники сдвинуло полотно или камень его прорвал, дефект ремонтируют до заполнения ячеек. После засыпки скрытый разрыв уже трудно обнаружить.

Универсального значения «анкеров на квадратный метр» не существует. Количество, длина, форма и шаг зависят от уклона, высоты секции, плотности грунта, массы заполнителя, направления монтажа, нагрузки от воды и роли каждого крепления. Анкер, который держится в плотном минеральном грунте, может легко выдергиваться из рыхлой насыпи.

Различайте монтажные фиксаторы и расчетные удерживающие элементы. Первые помогают раскрыть секцию и сохранить геометрию до заполнения. Вторые участвуют в передаче усилий и должны иметь заданную несущую способность. На крутых или протяженных склонах могут применяться тросы, полимерные сухожилия, анкерная траншея или специальная рама раскрытия.

Соседние секции соединяют так, чтобы линия стыка не раскрылась при засыпке и эксплуатации. Тип соединителя, частота крепления и ориентация секций должны быть указаны в монтажной карте. Импровизированная проволока неизвестного качества может повредить ленты, корродировать или дать слабое соединение.

Площадь считают по фактической поверхности откоса, а не по горизонтальной проекции на плане. Разбейте берег на участки с близкой длиной склона, измерьте каждый по поверхности от гребня до нижней границы и умножьте на длину вдоль воды. Затем добавьте запас на подрезку, сопряжения, анкеровочную зону и геометрию береговой линии.

Это учебный пример, а не универсальная норма запаса. На извилистом берегу, в местах выпусков и переходов отход может быть выше; на длинном регулярном участке — ниже. Для секций используйте их размеры в полностью раскрытом проектном состоянии, потому что недораскрытая секция дает меньшую площадь и другую форму ячейки.

Объем заполнителя сначала оценивают как площадь, умноженную на проектную толщину, затем учитывают дополнительный слой над стенками, уплотнение и потери. Поставщику следует передать отдельные площади для грунта и щебня, отметки переходов и доступные габариты техники. Это уменьшает риск смешения материалов и лишней перегрузки берега.

1. Зафиксируйте проектные отметки.Отметьте гребень, рабочий диапазон воды, границы типов заполнителя, дренажные выпуски и нижний упор. Не привязывайте всю систему только к текущему уровню пруда.
2. Сформируйте устойчивый профиль.Удалите нестабильный грунт, выполните требуемую планировку, уплотнение и подошву откоса. Устраните источники сосредоточенного стока и обработайте выходы подземной воды по проекту.
3. Уложите фильтрующий слой.Раскатайте геотекстиль в заданном направлении, выполните нахлесты или соединения, временно закрепите края. Не допускайте движения техники непосредственно по открытому полотну.
4. Раскройте секции.Растяните геоячейку до проектных размеров, проверьте форму ячеек и ориентацию полос. Недостаточное или чрезмерное раскрытие меняет площадь и работу конструкции.
5. Соедините и закрепите.Свяжите соседние секции согласованными соединителями, установите анкеры или удерживающие элементы по монтажной карте. Особое внимание уделите гребню, стыкам, краям и переходам.
6. Заполняйте снизу вверх.Подавайте материал контролируемо, не сбрасывайте его с большой высоты на пустые ячейки и не допускайте движения колес по незаполненной секции. Распределяйте заполнитель так, чтобы не сдвинуть геоячейку.
7. Завершите поверхность и примыкания.Создайте требуемый слой над стенками, уплотните допустимым способом, выполните переходы у воды, выпусков и сооружений. Озеленение выполняйте в сезон, позволяющий растениям укорениться.

Монтаж ведут участками, чтобы внезапный дождь не застал большую площадь открытого основания. Материалы хранят вдали от острых предметов и длительного воздействия солнца сверх рекомендаций производителя. После сильного дождя основание повторно осматривают: промоины нельзя закрывать без ремонта.

Фотографируйте скрываемые этапы с масштабной рейкой и привязкой к участку: подготовленное основание, геотекстиль, анкеровку, стыки, подошву откоса и первые слои заполнителя. Для крупной поставки храните маркировку рулонов или секций и документы партии. Так легче проверить качество и расследовать локальный дефект без вскрытия всего берега.

1. Выбирать высоту ячейки без данных об уклоне, грунте, воде и заполнителе.
2. Монтировать поверх рыхлого осыпавшегося грунта без восстановления устойчивого профиля.
3. Заканчивать секцию ровно у текущего уреза воды и оставлять нижний край без опоры.
4. Использовать растительный грунт там, где регулярная волна вымывает его быстрее укоренения.
5. Назначать геотекстиль только по поверхностной плотности, не проверяя фильтрацию и водопроницаемость.
6. Копировать шаг анкеров с другого объекта без проверки грунта и усилий.
7. Недораскрывать секции, чтобы «сэкономить место», и получать деформированные ячейки и перерасход материала.
8. Разрешать самосвалу или погрузчику двигаться по пустой геоячейке.
9. Не организовать воду на гребне, после чего ливень прорезает покрытие сверху.

Большинство этих ошибок невозможно исправить добавлением еще одного анкера после завершения работ. Качественный опытный участок, согласованная монтажная карта и приемка скрытых слоев обходятся дешевле ремонта всего берега.

Цена квадратного метра без комплектации мало говорит о стоимости готового берега. Две системы различаются количеством соединителей, анкеров, типом геотекстиля, объемом заполнителя, упаковкой и трудоемкостью монтажа. Чтобы сравнить предложения, запросите одинаковый объем поставки и одинаковые подтверждающие документы.

• План берега и разрез с длиной по воде, длиной склона, высотой и уклоном.
• Минимальный, нормальный и максимальный уровни воды, а также скорость их изменения.
• Фотографии берега, промоин, грунта и доступов для техники.
• Описание грунта и, для ответственного объекта, результаты инженерных изысканий.
• Сведения о ветре, волнах, льде, паводке, лодках и движении людей.
• Желаемая поверхность: трава, щебень, комбинированная зона или жесткое покрытие.
• Требования к геоячейке, геотекстилю, соединениям, анкеровке и документам партии.
• Адрес и график поставки, ограничения по упаковке и разгрузке.

Команда Geofantex может сопоставить геометрию секций, типы заполнителя и комплектующие с исходными данными объекта. Окончательную устойчивость откоса, гидравлическую защиту и анкеровку утверждает ответственный проектировщик.
