Двойной шов выдержал проверку воздушного канала, экструзионные детали прошли вакуумный контроль, а разрушающие образцы соответствуют критериям. Значит ли это, что вся геомембрана герметична? Не обязательно. Между швами остаются тысячи квадратных метров полимерного полотна, которое могло соприкоснуться с камнем, инструментом, кабелем, обувью, временным балластом или техникой. Небольшое сквозное повреждение трудно заметить визуально, особенно на большой площади и рядом со складками.

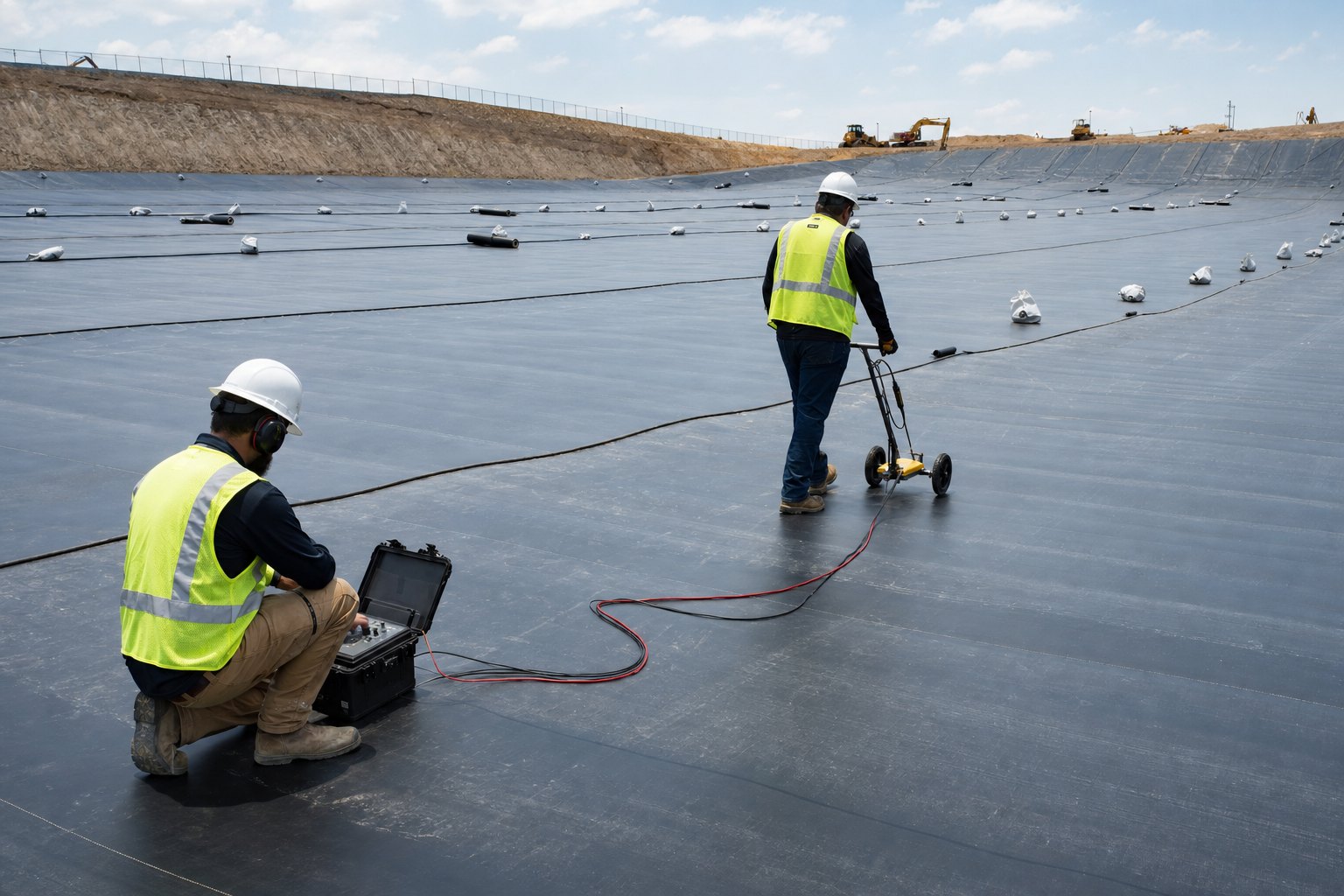

Электрический контроль целостности геомембраны, часто обозначаемый ELL от Electrical Leak Location, использует ее электрически изолирующие свойства. По разные стороны барьера создают условия для прохождения сигнала. Там, где полотно целое, ток не должен проходить через него; в месте отверстия возникает проводящий путь, который можно локализовать подходящим прибором и процедурой. Метод не заменяет производственный контроль материала и сварных швов, а дополняет их финальной проверкой установленного барьера.
Что именно находит ELL и где проходит граница метода
В руководстве ASTM D6747 термин «утечка» охватывает отверстия, проколы, разрывы, порезы, трещины и сквозные дефекты швов. Электрическая съемка предназначена не только для ответа «протекает или нет», а для определения места потенциального пути через мембрану. Благодаря координате дефект можно открыть, осмотреть, отремонтировать и повторно проверить до того, как доступ закроют эксплуатационные слои.
Результат зависит от электрической схемы объекта. Под мембраной должен находиться проводящий слой либо специально предусмотренная токопроводящая поверхность. Для ряда методов материал над мембраной также должен проводить сигнал. Воздушный зазор под складкой, сухой непроводящий геотекстиль, разрыв проводящего слоя, металлическая проходка или контакт верхнего и нижнего слоев в обход мембраны способны ослабить полезный сигнал или создать ложный путь.
Почему метод нужно выбрать до закупки геосинтетики
Если решение об электрическом контроле принимают после укладки, может оказаться, что основание слишком сухое и непроводящее, под мембраной лежит изолирующий геокомпозит, проводящий слой разделен на несвязанные участки или многочисленные металлические детали замыкают верх и низ системы. Тогда обследование потребует дополнительной подготовки, локальных электродов либо вообще окажется неполным.
В проекте заранее фиксируют состояние мембраны во время съемки, применимый стандарт, проводящую среду, границы зон, доступ к откосам, изоляцию проходок, расположение контрольных подключений и этапы повторного контроля. Спецификация геомембраны должна быть согласована с выбранным методом. Для открытого обследования можно рассматривать обычную электрически изолирующую мембрану над проводящим основанием, материал с заводским проводящим слоем либо проводящий геотекстиль, если его применение подтверждено системой.
Как выбрать метод для открытой и покрытой мембраны
| Состояние системы | Возможный подход | Ключевые условия | Нормативный ориентир |
|---|---|---|---|
| Открытая мембрана над проводящим основанием | Водяная штанга или дуговой контроль по предусмотренной процедуре | Непрерывный контакт с проводящим основанием, чистая поверхность, доступ к площади | ASTM D7703 или ASTM D7953 |
| Мембрана с проводящим нижним слоем | Искровой контроль по емкостному принципу | Совместимая конструкция материала, доступная открытая поверхность и подтвержденная процедура | ASTM D7240 |
| Мембрана покрыта водой | Электрическая съемка через проводящую воду | Электрическая изоляция зон, проводящий слой снизу и контролируемая схема электродов | ASTM D7007 |
| Мембрана покрыта влажным грунтом | Дипольный или иной метод для покрытого барьера | Достаточная влажность и проводимость покрытия, известная толщина, отсутствие обходных путей | ASTM D7007 |
| Непроводящее основание | Проектный проводящий геотекстиль под мембраной | Непрерывность, совместимость с оборудованием и испытание выбранной комбинации | ASTM D7852 |
Таблица помогает сформировать вопрос, но не выбирает процедуру вместо специалиста. Например, «открытая мембрана» может иметь сложные складки, лестницы, трубные вводы и вертикальные стены. «Покрыта грунтом» не сообщает влажность, толщину, гранулометрию и наличие дренажного геокомпозита. Эти детали входят в план обследования и определяют достижимую полноту контроля.
Токопроводящая геомембрана и проводящий геотекстиль
Проводящий слой на самой мембране
Токопроводящая геомембрана обычно сочетает электрически изолирующую основную толщину с тонким проводящим слоем на одной стороне. Для корректной съемки проводящая сторона должна быть ориентирована по проекту, оставаться непрерывной и находиться в требуемом контакте. Материал не превращает обследование в автоматическую операцию: необходимо проверить совместимость конкретной конструкции с прибором, сварными зонами, деталями и принятой практикой.
Проводящий геотекстиль
Если грунт или другой материал под мембраной не проводит ток, проект может предусмотреть электрически проводящий геотекстиль. ASTM D7852 описывает его применение для обследования открытых систем и систем, покрытых водой или влажным грунтом. Стандарт подчеркивает необходимость оценить совместимость проводящего геотекстиля с выбранной техникой ELL и провести реалистичную проверку комбинации материалов и оборудования.
Влажный грунт как проводящая среда
Минеральное основание часто используется как нижняя проводящая среда, но его фактическое состояние меняется от погоды, уплотнения и времени. Сухая поверхность или прослойка непроводящего материала может нарушить контакт. Увлажнение, если оно допускается, планируют и контролируют, не размывая основание и не загрязняя поверхность мембраны.
ELL не заменяет контроль сварных швов
Контроль шва
Пробная сварка, воздушный канал, вакуумная камера и разрушающие образцы оценивают технологию и качество конкретных соединений. Они дают информацию о прочности, сплошности и повторяемости сварочного процесса.
Электрическая съемка
ELL оценивает доступную установленную площадь как барьер и локализует сквозной путь, включая поле листа и часть дефектов в деталях или швах. Метод не измеряет прочность соединения и не заменяет испытание на сдвиг или отслаивание.
Лучший план CQA использует методы последовательно. Сначала принимают основание и рулоны, контролируют раскладку, выполняют и проверяют сварку, оформляют детали и ремонты. Подробно методы проверки соединений разобраны в материале о сварке геомембраны и контроле швов. Затем проводят полноплощадную электрическую съемку в выбранном состоянии. После нанесения защитного грунта или другого слоя может быть предусмотрено второе обследование, потому что именно укладка покрытия создает новый риск проколов, которого не было при открытой мембране.
Подготовка объекта к достоверному обследованию
- Разделите объект на зоны. Границы должны соответствовать электрической схеме, этапам строительства и возможности физически пройти всю площадь.
- Подтвердите проводящее основание. Проверьте непрерывность грунта, проводящего геотекстиля или заводского слоя до закрытия мембраной.
- Изолируйте обходные пути. Трубы, анкеры, металлические планки, бетонные детали и влажные мостики не должны незаметно соединять верхнюю и нижнюю стороны.
- Подготовьте поверхность. Удалите обрезки проволоки, металлическую стружку, грязь, лишнюю воду и предметы, мешающие проходу датчика.
- Обеспечьте контакт. Складки и зависания не должны создавать воздушные полости, которые отделяют отверстие от проводящей среды.
- Зафиксируйте исходную карту. Номера панелей, швов, проходок и ремонтов связывают с координатами обследования.
- Согласуйте контрольную проверку. Намеренно размещенный контрольный дефект по ASTM D7909 может подтверждать, что условия и процедура позволяют обнаружить известный сигнал.
- Организуйте ремонтную бригаду. Найденное место отмечают, открывают, исследуют, ремонтируют и повторно проверяют в том же цикле.
Пример плана для карты-накопителя площадью 12 000 м²
Предположим, строится накопительная карта с геомембраной HDPE площадью около 12 000 м². Под ней находится подготовленный минеральный слой, сверху позже будет уложен защитный геотекстиль и дренирующий грунт. Проект предусматривает два этапа электрического контроля: после завершения всех швов на открытой мембране и после укладки первого защитного слоя.
До поставки проектировщик вместе со специалистом ELL определяет, достаточно ли проводимости минерального основания или нужен дополнительный проводящий слой. Проходки и бетонные колодцы получают детали электрической изоляции. Площадь делится на сектора, каждому присваиваются координаты. Монтажник передает актуальную карту панелей и ремонтов, а CQA подтверждает завершение обычных испытаний швов.
Для открытого этапа выбирается процедура, соответствующая конструкции мембраны и проводящей среде. После обнаружения сигнала место маркируют, визуально подтверждают дефект, выполняют ремонт и повторное обследование локальной зоны. Затем укладывают защитный слой контролируемой толщины и влажности. Второй проход выполняют по процедуре для покрытой мембраны, поскольку возможные повреждения от распределения грунта должны быть выявлены до следующих слоев.
Частые причины слабого или ложного сигнала
| Условие | Что происходит | Что предусмотреть |
|---|---|---|
| Сухой непроводящий слой | Ток через отверстие недостаточен для устойчивого сигнала | Проводящий материал или контролируемое увлажнение по процедуре |
| Воздушная полость под складкой | Отверстие не контактирует с нижней средой | Управление складками и плотностью прилегания до съемки |
| Металлическая проходка замыкает стороны | Сильный обходной путь маскирует локальные дефекты | Электрическая изоляция или отдельная зона контроля |
| Разрыв проводящего геотекстиля | Часть площади выпадает из электрической схемы | Схема стыков и проверка непрерывности до укладки мембраны |
| Неодинаковая толщина влажного покрытия | Меняется чувствительность и фон по площади | Контроль толщины, влажности и границ зон |
| Слишком позднее обследование | Доступ к ремонту закрыт последующими слоями | Точки остановки в графике строительства |
Как оформить дефекты, ремонт и приемку
Каждый устойчивый сигнал получает уникальный номер и координату. После открытия участка специалист определяет, является ли сигнал реальным сквозным дефектом, особенностью детали или внешним электрическим путем. Подтвержденное повреждение фотографируют с масштабом, связывают с панелью и описывают: прокол, порез, дефект шва, повреждение у проходки или иной тип.
Ремонт выполняют по утвержденной технологии для материала и геометрии. Заплата должна перекрывать подготовленную область в соответствии со спецификацией, а ее экструзионный или иной шов проверяют обычным методом. После этого локальную область снова обследуют электрически. Если выявлено несколько однотипных повреждений, CQA оценивает системную причину: основание, обувь, балласт, способ перемещения рулонов или укладку покрытия. Простое закрытие отдельных отверстий без устранения причины оставляет риск повторения.
Итоговый отчет включает примененный стандарт и оборудование, квалификацию исполнителя, даты и погоду, состояние поверхности, проводящие среды, изоляцию зон, схему электродов, контрольную проверку метода, фактическую площадь, необследованные места, список сигналов, подтвержденные дефекты, ремонты и результаты повторного прохода. Формулировка «дефектов не найдено» имеет смысл только вместе с описанием условий и границ обследования.
Данные для запроса материала и услуги
Для подбора геосинтетики отправьте назначение объекта, площадь и геометрию, тип и толщину мембраны, гладкую или текстурированную поверхность, условия химического воздействия, схему основания и покрытия, планируемое состояние при ELL, наличие проводящего слоя, проходки, уклоны и график работ. Укажите, требуется ли токопроводящая геомембрана, отдельный проводящий геотекстиль или обычная мембрана над проводящим минеральным основанием.
Для коммерческого сравнения запросите размеры и массу рулона, устройство проводящего слоя, паспортные показатели, маркировку сторон, особенности сварки, совместимость с выбранным методом ELL, упаковку и документы партии. Для услуги контроля нужны чертежи, CQA-план, применимый стандарт ASTM, площадь по этапам, состояние поверхности, доступ к электричеству и воде, требования к отчету, ремонтная бригада и ответственные лица.
Базовые категории доступны на страницах геомембран HDPE и LLDPE и нетканого геотекстиля. Конкретный проводящий слой и метод контроля должны быть согласованы между проектировщиком, поставщиком материалов, специалистом ELL и организацией строительного контроля до начала монтажа.
Частые вопросы
Можно ли найти прокол после того, как мембрану засыпали грунтом?
Да, существуют методы для мембраны, покрытой влажным грунтом, включая практики ASTM D7007. Возможность зависит от проводимости и толщины покрытия, проводящего слоя под мембраной, электрической изоляции зон и доступа к ремонту.
ELL заменяет проверку двойного сварного шва воздухом?
Нет. Воздушный канал оценивает конкретный двойной шов, а ELL ищет сквозные пути на доступной площади барьера. Оба вида контроля решают разные задачи и применяются совместно.
Всегда ли нужна токопроводящая геомембрана?
Нет. Проводящей средой может служить подготовленный влажный грунт или специально предусмотренный проводящий геотекстиль. Выбор зависит от метода, основания, состояния системы и требований CQA.
Можно ли обследовать текстурированную геомембрану?
Возможность и процедура зависят от оборудования, состояния поверхности, проводящего слоя и типа текстуры. Эти условия нужно подтвердить со специалистом ELL и поставщиком до закупки.
Когда лучше проводить электрический контроль?
Обычно планируют этап после завершения сварки и деталей, а для ответственных систем — дополнительный этап после укладки защитного покрытия. Точки остановки должны быть включены в график до закрытия доступа.
Что сильнее всего влияет на стоимость?
Площадь и количество этапов, открытое или покрытое состояние, сложность геометрии, подготовка проводящего слоя, число проходок, доступ, требования к отчету, необходимость ремонта, мобилизация оборудования и сроки.
Источники и область применения
Методическая основа: ASTM D6747 по выбору электрической техники, ASTM D7007 для мембран под водой или влажным грунтом, ASTM D7240 для мембраны с проводящим слоем, ASTM D7852 для проводящего геотекстиля и ASTM D7909 для контрольных дефектов. Актуальную редакцию и применимость стандартов подтверждают в спецификации проекта. Процедуры с электрическим напряжением выполняет только квалифицированный персонал с проектными мерами безопасности.
