Навозохранилище из геомембраны часто описывают как земляной котлован, застеленный черным полимерным полотном. Такое упрощение опасно. Если взять площадь только по дну, не учесть откосы и анкерную траншею, рулонов не хватит. Если рассчитать объем только по суточному выходу навоза, первый продолжительный дождь или дополнительная промывка уменьшит свободный борт. Если уложить мембрану на острые включения либо закрыть газовый путь, дефект может появиться уже после приемки сварных швов.
Правильная последовательность обратная: определить режим фермы и срок накопления, собрать водный баланс, проверить геологию и геометрию сооружения, выбрать открытый или закрытый вариант, разработать противофильтрационную систему, а затем подготовить спецификацию материалов и план CQA. Эта статья показывает, какие данные нужны для такого решения и как превратить их в точный запрос поставщику. Она не заменяет проект, гидрогеологию, местные санитарные и экологические требования.
Короткий ответ: какой материал нужен для лагуны
Для сварного противофильтрационного экрана часто рассматривают HDPE-геомембрану благодаря химической стойкости, стабильности размеров, пригодности к термосварке и возможности контролировать соединения. Но обозначение HDPE само по себе не определяет толщину, поверхность, защитный слой и пригодность конкретной марки. Спецификация должна учитывать состав стоков, температуру, срок открытой эксплуатации, давление, грунт, откосы, проходки, способ очистки и технологию укладки.
Под мембраной может требоваться защитный геотекстиль, а при сложном основании — подготовленный минеральный слой и система отвода газа или воды. Для крутых откосов оценивают устойчивость всей контактной системы, а не выбирают текстурированную поверхность по привычке. В закрытой лагуне верхнее полотно работает иначе, чем донный экран: на него действуют ветер, осадки, газ, плавучесть и эксплуатационные нагрузки. Поэтому нижнюю и верхнюю мембраны нельзя автоматически считать одинаковыми элементами.
Почему запрос растет и что ищет заказчик
В русскоязычной выдаче рядом встречаются формулировки «геомембрана для навозохранилища», «лагуна для навоза», «лагуна для навоза КРС» и «лагуна для хранения навоза». За ними стоит не учебный интерес, а конкретная задача: получить расчетный объем хранения, сократить фильтрацию в грунт, организовать сезонное накопление, подготовить жидкую фракцию к внесению или связать лагуну с системой переработки и биогаза.
Большинство коммерческих страниц быстро переходит от слова HDPE к одной рекомендуемой толщине. Заказчику, однако, нужны ответы на более ранние вопросы: сколько жидкости реально поступит; что произойдет при осадках; как отвести газ из-под донного экрана; как выполнить узлы труб; как пройти по мембране при монтаже; чем подтвердить качество швов; как ремонтировать найденный дефект; какие данные влияют на массу и количество рулонов. Именно эти решения определяют цену ошибки и качество коммерческого предложения.
Какие исходные данные определяют полезный объем
Объем лагуны начинают не с размеров котлована, а с баланса поступления и удаления. В расчет включают число и категории животных, фактическую систему навозоудаления, суточный выход жидкой смеси, промывочную и технологическую воду, дождевой и талый приток, срок между опорожнениями, осадок, невыбираемый остаток, эксплуатационный диапазон уровней и свободный борт. Для открытой поверхности особенно важна площадь зеркала, потому что осадки поступают непосредственно в хранилище.
В качестве международного инженерного ориентира стандарт NRCS 313 рассматривает сооружение хранения как часть системы управления отходами и требует учитывать объем отходов, воды, осадков, стока и необходимый запас. Его нельзя механически применять вместо местных норм, но логика полезна: каждая составляющая должна иметь источник и единицу измерения. Если ферма планирует сепарацию, повторное использование воды или регулярное откачивание, эти процессы вносят в модель как отдельные потоки, а не как устное предположение.
После получения вместимости проектировщик подбирает геометрию с учетом грунта, допустимых откосов, уровня грунтовых вод, устойчивости дамб, подъездов и безопасного обслуживания. Номинальный геометрический объем до бровки не равен полезному объему: часть высоты занимает осадок, рабочий диапазон и свободный борт. Отдельно проверяют аварийный сценарий, перелив и маршрут отвода незагрязненной поверхностной воды вокруг сооружения.
Условный пример расчета без подмены проекта
Условный пример: ферма содержит 500 голов. Для предварительной оценки принят проектный приток жидкой смеси 0,05 м³ на голову в сутки и период накопления 180 суток. Это не норматив и не универсальная норма: фактическое значение берут из технологического задания, учета воды и характеристик конкретной фермы. Основной приток составит 500 × 0,05 × 180 = 4 500 м³.
Допустим, за тот же период технологическая вода добавляет 300 м³. Открытая лагуна имеет среднюю площадь зеркала 2 500 м², а расчетный чистый атмосферный приток после учета испарения и организованного обходного стока условно принят 0,25 м. Тогда атмосферная составляющая равна 2 500 × 0,25 = 625 м³. Промежуточная сумма — 5 425 м³. Если на ранней стадии технико-экономической оценки принять 15% совокупного резерва, получится около 6 239 м³.
Эта цифра еще не задает размеры лагуны. Проектировщик должен распределить вместимость между рабочим объемом, осадком и свободным бортом, уточнить форму откосов, устойчивость дамб и уровень грунтовых вод. Принятые 15% являются только допущением ранней оценки: они не заменяют отдельный расчет осадка, свободного борта и экстремальных осадков. Для закрытой лагуны меняется водный баланс верхнего покрытия, но появляются собственные требования к сбору газа, балласту, ветровой устойчивости и отводу дождевой воды с крышки.
Открытая или закрытая лагуна: разные задачи мембраны
| Вариант | Основная функция | Что меняет выбор материала | Критические узлы |
|---|---|---|---|
| Открытая земляная лагуна | Сезонное хранение жидких стоков | Химическая среда, УФ-воздействие выше уровня, очистка, откосы | Дно, откосы, анкеровка, трубы, свободный борт |
| Закрытая лагуна с плавающим покрытием | Хранение с ограничением осадков, запаха или сбором газа по проекту | Ветер, газовое давление, балласт, циклы уровня, отвод дождя | Периметр покрытия, газосбор, насосные точки, проходки |
| Несколько технологических карт | Осаждение, хранение или поэтапная обработка | Разная концентрация твердых частиц и режим очистки | Перепуски, разделительные дамбы, очередность эксплуатации |
| Аварийная или временная емкость | Редкое удержание расчетного сброса | Длительность открытой экспозиции и готовность к быстрому вводу | Входной поток, контроль уровня, защита пустого полотна от ветра |
Плавающее покрытие нельзя просто добавить к существующей открытой лагуне без проверки. Требуются расчет образования и удаления газа, управление дождевой водой, доступ к оборудованию, безопасные режимы обслуживания и совместимость материалов. Если планируется использование биогаза, состав системы согласуют с проектом газосбора и технологией установки, а не с одним паспортом мембраны.
HDPE или LLDPE, гладкая или текстурированная поверхность
HDPE
HDPE часто выбирают для донных экранов благодаря химической стойкости и отработанной технологии сварки. Материал сравнительно жесткий, поэтому раскладка, температурные деформации, складки и детали требуют опытной монтажной бригады.
LLDPE
LLDPE обычно более гибок и лучше приспосабливается к сложной геометрии, но окончательный выбор зависит от химической среды, ползучести, УФ-экспозиции, сварки и проектной спецификации. Более высокая гибкость не отменяет защиту от прокола.
Гладкая мембрана удобна на дне и там, где не требуется повышенное трение контакта. Текстурированную поверхность рассматривают на откосах после расчета устойчивости системы «грунт — геотекстиль — геомембрана — покрывающий слой». Значение угла трения из одного рекламного листа нельзя переносить на другой грунт, влажность и нормальное напряжение. Для ответственных склонов используют результаты испытаний интерфейса конкретных материалов.
GRI-GM13 задает производственные показатели и частоту испытаний для гладких и текстурированных HDPE-геомембран. Это полезная база для сравнения партий: толщина, плотность, растяжение, сопротивление раздиру и проколу, содержание и дисперсия технического углерода, окислительная индукция и другие характеристики. Сам документ прямо не является полной проектной спецификацией для каждой лагуны; условия объекта могут потребовать дополнительных показателей и более строгих критериев.
Почему толщину нельзя выбрать по таблице из интернета
В выдаче часто встречаются 1,0; 1,5 и 2,0 мм, однако число без контекста не отвечает на главный вопрос — какие воздействия должна выдержать система. На выбор влияют размер и глубина, подготовка основания, каменистость, риск неравномерных осадок, техника очистки, вероятность движения людей и оборудования, продолжительность открытой экспозиции, температура, химический состав, детали проходок и требования владельца к контролю качества.
Более толстое полотно обычно повышает запас к локальным повреждениям и облегчает формирование устойчивого сварного соединения в пределах квалифицированной технологии, но оно не исправляет острый камень, пустоту под мембраной или неверно выполненный ввод трубы. Защитный эффект геотекстиля также нельзя назначать только по поверхностной плотности. Для сложного основания важны прочность, пробивная устойчивость, деформируемость, контакт с мембраной и при необходимости испытание защитной эффективности под расчетной нагрузкой.
Слои противофильтрационной системы
- Подготовленное основание. Дно и откосы формируют по проектным отметкам, уплотняют и освобождают от органики, острых камней, металла, корней, луж и резких перепадов.
- Минеральный выравнивающий слой. Его применяют, если грунт основания не обеспечивает однородный контакт и защиту. Состав, толщина и уплотнение задаются проектом.
- Газоотвод или дренаж под экраном. При риске газа, высокого уровня грунтовых вод или подпора предусматривают непрерывные пути к безопасным выпускам и контрольным точкам.
- Защитный геотекстиль. Иглопробивное полотно отделяет мембрану от основания и распределяет локальное воздействие. Стыки не должны расходиться при раскладке рулонов.
- Геомембрана. Панели раскладывают с учетом направления откоса, температурного состояния, сварочного плана и минимизации сложных Т-образных соединений.
- Защитный верхний слой. Если по мембране возможны очистка, засыпка или другое механическое воздействие, проект предусматривает совместимую защиту и безопасную технологию ее укладки.
Нетканый материал для защиты можно предварительно отобрать на странице нетканого геотекстиля, а базовые варианты полимерного барьера — в категории HDPE- и LLDPE-геомембран. Окончательная комбинация слоев определяется не каталогом, а проектным риском прокола, контактом на откосе и режимом эксплуатации.
Газоотвод, трубы и анкерная траншея
Газ под донным экраном
Органический грунт, разложение остатков или миграция газа способны создать давление под мембраной и поднять ее пузырем. Аналогичный эффект может дать вода под экраном. Газоотвод проектируют как связанную систему каналов, труб и выпусков, которая остается работоспособной после укладки геотекстиля и мембраны. Выходы защищают от засорения и размещают так, чтобы обслуживание не повреждало полотно.
Проходки
Вводные и выпускные трубы являются зонами концентрации деформаций. Узел должен учитывать материал трубы, фланец или сварную манжету, осадку грунта, опору трубопровода и доступ для контроля. Случайная заливка герметиком вокруг трубы не заменяет разработанную деталь. Ремонтопригодность и возможность испытания узла фиксируют до начала монтажа.
Анкеровка
Анкерная траншея удерживает полотно по периметру, но ее размеры зависят от геометрии откоса, грунта, ветра, натяжения и последовательности работ. Траншею готовят до раскладки, поддерживают сухой и засыпают без прокола мембраны. Полотно не натягивают как барабан: предусматривают расчетную слабину для температурных изменений и осадки основания.

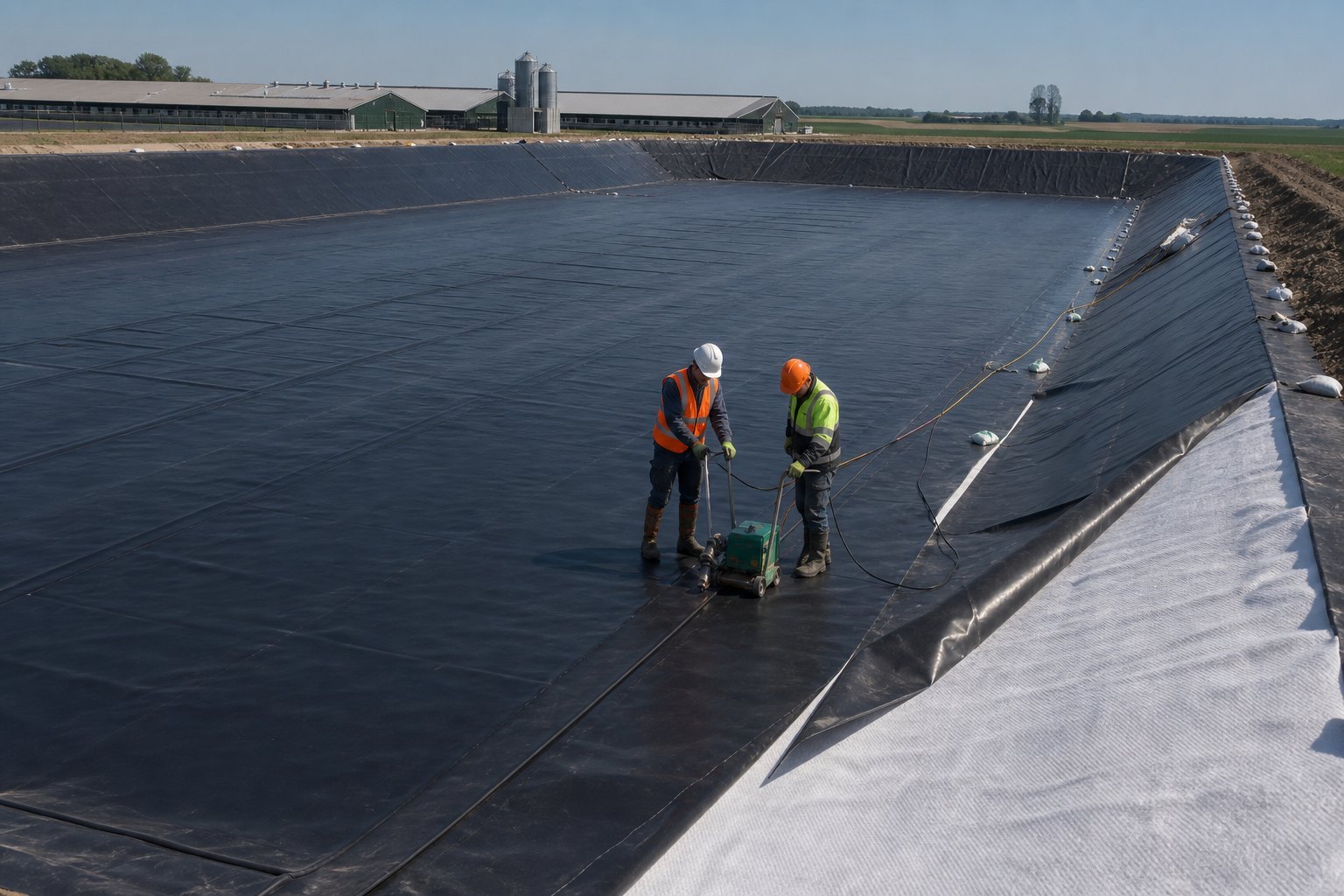

Монтаж и CQA: от рулона до приемки шва
При приемке проверяют маркировку рулонов, сертификаты партии, размеры, повреждения упаковки и соответствие спецификации. Раскладку ведут по карте панелей; каждому шву, ремонту и детали присваивают номер. Перед рабочей сваркой выполняют пробные соединения при фактической температуре и настройках оборудования. Параметры процесса, погоду, оператора и результаты записывают, чтобы приемка была воспроизводимой.
Двойной шов с воздушным каналом позволяет выполнить неразрушающую проверку по ASTM D5820, а экструзионные и отдельные детали могут оцениваться вакуумной камерой по ASTM D5641/D5641M-25. Разрушающие образцы шва испытывают на отслаивание и сдвиг по ASTM D6392 с критериями проектной спецификации. Эти методы решают разные задачи; один успешный тест не отменяет остальные предусмотренные проверки.
Подробная последовательность собрана в статье о сварке геомембраны и контроле швов. После завершения швов, деталей и ремонтов полезна полноплощадная проверка установленного барьера. Электрический контроль ELL может локализовать сквозные повреждения на доступной площади, если проводящая схема объекта и выбранный метод были предусмотрены заранее.
Частые причины отказа и как снизить риск
| Ошибка | Вероятное последствие | Контрольная мера |
|---|---|---|
| Объем рассчитан только по навозу | Недостаток свободного борта после дождя или промывки | Полный водный баланс и эксплуатационный сценарий |
| Рулоны посчитаны по площади дна | Недостача материала на откосы, анкеры и раскрой | 3D-геометрия, карта панелей и обоснованный запас |
| Мембрана лежит на острых включениях | Прокол при заполнении или осадке | Приемка основания и проверенный защитный слой |
| Нет газоотвода под экраном | Вздутие, складки и нагрузка на швы | Оценка газа и подпора воды, непрерывный путь разгрузки |
| Проходка выполнена на месте без детали | Течь при осадке трубы или грунта | Проектный узел, опора, сварка и доступ к испытанию |
| Проверены только видимые швы | Необнаруженный прокол в поле полотна | Согласованный CQA и при необходимости ELL |
| Техника движется прямо по мембране | Порез, продавливание или смещение панелей | План доступа, защитные дорожки и ограничение нагрузки |
Как посчитать площадь мембраны и рулоны
Площадь покрытия складывается из дна, каждого откоса, переходов, берм, анкерных участков и деталей. Длина откоса считается по наклонной, а не по горизонтальной проекции. К геометрической площади добавляют материал на технологические нахлесты, раскрой, сопряжения и утвержденный резерв. Процент нельзя назначить одинаковым для прямоугольной карты и сооружения с радиусами, трубами и несколькими отметками.
Затем площадь превращают в план рулонов. Учитывают полезную ширину после нахлеста, допустимое направление панелей на откосе, максимальную длину полотна, подъемную технику, массу рулона, площадку хранения и последовательность сварки. Оптимизация должна уменьшать число сложных соединений и отход, но не создавать небезопасные длинные панели, которыми невозможно управлять при ветре.
Что влияет на цену готовой системы
Цена материала зависит от полимера, толщины, гладкой или текстурированной поверхности, ширины и длины рулона, объема партии, требуемых испытаний, упаковки и логистики. Цена системы дополнительно включает земляные работы, выравнивающий слой, защитный геотекстиль, газоотвод, трубы и фланцы, анкеровку, монтаж, CQA, лабораторные образцы, ELL, ремонты и исполнительный отчет.
Сравнивать предложения только по цене квадратного метра рискованно. Один поставщик может считать номинальную площадь рулонов, другой — фактическую раскладку; один включает геотекстиль и шеф-монтаж, другой не учитывает разгрузку и контроль. Запросите отдельные строки для материала, отхода по раскладке, доставки, сварки, испытаний и документов. Это делает предложения сопоставимыми и показывает, где возникнут дополнительные расходы.
Данные для точного запроса цены
- тип фермы, поголовье, состав и температура стоков;
- суточный приток, технологическая вода, срок хранения и режим откачивания;
- расчетные осадки, площадь зеркала, свободный борт и требуемая вместимость;
- план, разрезы, отметки, длины откосов, бермы и анкерные траншеи;
- геология, уровень грунтовых вод, состояние основания и риск газа;
- открытая или закрытая лагуна, наличие газосбора и отвода дождевой воды;
- материал, толщина и поверхность мембраны либо требуемые эксплуатационные показатели;
- тип и требования к защитному геотекстилю;
- трубы, фланцы, насосные точки, колодцы и другие проходки;
- требования к GRI-GM13, ASTM, заводским сертификатам, CQA и ELL;
- адрес доставки, сроки, условия разгрузки и доступная техника.
Если часть данных еще не готова, отделите подтвержденные исходные данные от предположений. Поставщик сможет предложить варианты, а проектировщик увидит, какие решения остаются открытыми. Такая заявка полезнее короткого вопроса «сколько стоит геомембрана на лагуну 10 000 м³», потому что одинаковый объем может иметь разную площадь, глубину, откосы и набор защитных слоев.
Частые вопросы
Какая толщина геомембраны нужна для навозохранилища?
Универсальной толщины нет. Ее выбирают по геометрии, основанию, химической среде, нагрузкам, УФ-экспозиции, очистке, деталям и требованиям проекта. Распространенное на другом объекте значение не является достаточным обоснованием.
Обязательно ли укладывать защитный геотекстиль?
Необходимость и характеристики зависят от подготовленного основания и риска прокола. На неоднородном или каменистом основании защитный слой часто является важной частью системы, но его подтверждают по прочности и защитной эффективности, а не только по г/м².
Можно ли использовать одну мембрану для дна и плавающего покрытия?
Нельзя принимать это автоматически. Донный экран и покрытие имеют разные нагрузки, детали и режимы работы. Для крышки отдельно оценивают газ, ветер, дождевую воду, плавучесть, балласт и обслуживание.
Как проверить герметичность после сварки?
Используют предусмотренные CQA методы: воздушный канал, вакуумную камеру, разрушающие образцы и при соответствующей конструкции электрический поиск сквозных дефектов. Результаты связывают с картой панелей и ремонтов.
Можно ли ездить техникой по HDPE-мембране?
Прямое движение обычно создает высокий риск повреждения. Доступ техники, временные дороги, защитные слои, давление на основание и последовательность засыпки должны быть определены отдельной технологией.
Какие документы запросить у поставщика?
Запросите технический паспорт, сертификаты конкретной партии, данные производственного контроля, размеры и массу рулонов, маркировку, рекомендации по хранению и сварке, совместимость с проектной спецификацией и перечень доступных испытаний.
Источники и границы применения
Инженерная основа статьи: официальный NRCS 313 Waste Storage Facility как международный ориентир по составляющим объема; GRI-GM13 по производственным показателям HDPE-геомембран; ASTM D6392 для разрушающих испытаний швов, ASTM D5820 для воздушного канала и ASTM D5641/D5641M-25 для вакуумной камеры. Актуальную редакцию, применимость и критерии приемки фиксируют в спецификации конкретного проекта. Материал не заменяет проектирование, санитарные правила, экологические разрешения и требования страны размещения объекта.
