Геомембрану рассчитали по дну и откосам, а при монтаже оказалось, что края не хватает для заведения в анкерную траншею. Или запас есть, но на бровке полотно натянуто, шов уже засыпан и проверить его невозможно. Эти ошибки начинаются не с качества рулона, а с несогласованного узла закрепления и неверного учета размеров.
Анкерная траншея удерживает край противофильтрационного экрана в предусмотренной конструкцией зоне. Ее рассматривают вместе с грунтом, геометрией откоса, слоями покрытия и этапами строительства. Ни стандартная картинка, ни одна цифра глубины не подтверждают устойчивость конкретного сооружения. Ниже разобраны исходные данные, расчет закупочной площади и приемка до закрытия скрытых участков.
Как устроена анкерная траншея для геомембраны

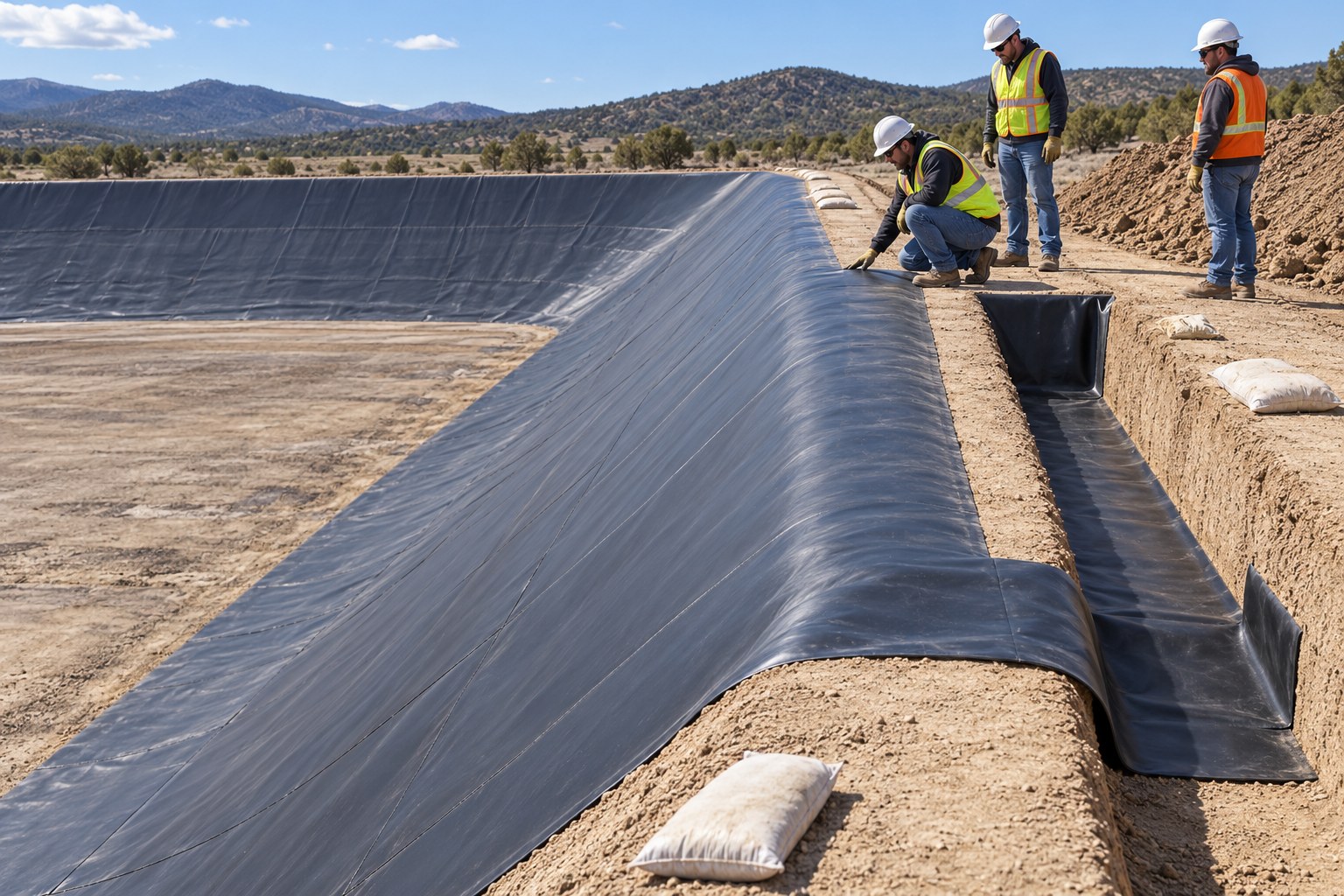

Край мембраны продолжают за бровку и заводят в подготовленную траншею по проектному разрезу. Обратная засыпка и геометрия узла обеспечивают назначенное закрепление. Ширину, глубину, отступ и длину заведения определяют для конкретного грунта и нагрузок. Произвольные колышки через полотно не заменяют это решение.
Здесь рассматривается геомембрана для противофильтрационного экрана, а не геотекстиль, дренажная сетка или геосоты. У разных полимеров и конструкций отличаются свойства и технологии монтажа. В заявке указывают HDPE, LLDPE или другой назначенный материал, толщину, поверхность и чертеж закрепления, а не только площадь водоема.
Проверьте запас полотна до заказа
Отправьте план, разрез откоса и узел анкерной траншеи. Geofantex уточнит параметры мембраны и исходные данные для расчета поставки с учетом края.
Размеры траншеи: почему нет универсального сечения
В открытых инструкциях встречаются разные размеры и условия засыпки. Они относятся к определенным изделиям, грунтам и типам сооружений. Совпадение толщины мембраны не делает чужой разрез пригодным для вашего откоса. В руководстве AGRU Geosynthetics Installation Guidelines 2025 анкерную траншею прямо относят к деталям, выполняемым по проектным чертежам.
| Параметр | Что нужно знать | Почему влияет на решение |
|---|---|---|
| Откос | Высота, уклон, протяженность и форма бровки | Геометрия покрытия и локальные условия передачи усилий |
| Основание и засыпка | Слои грунта, влажность, характеристики и уплотнение | Работа зоны закрепления и устойчивость края |
| Экран | Полимер, толщина, поверхность и соседние слои | Совместимость, деформации и контактные свойства |
| Воздействия | Ветер, вода, температура и строительство покрытия | Различие монтажного и эксплуатационного состояния |
| Контроль | Положение швов, доступ и порядок приемки | Возможность проверки до скрытия соединений |
Ширина и глубина не являются полной спецификацией
Кроме сечения нужны положение относительно бровки, форма перегибов, траектория полотна, материал обратной засыпки и требования к его укладке. Если на чертеже показана только прямоугольная яма, исполнитель вынужден додумывать остальные детали. Отдельно согласуют пересечения с коммуникациями, примыкания к сооружениям и участки со стесненным доступом.
Увеличение глубины на месте не должно считаться безусловным улучшением: оно меняет расход материала, объем земляных работ и условия у края откоса. Изменение отступа может затронуть устойчивость бровки или доступ техники. Любое отклонение сначала оценивают и фиксируют, затем отражают в уточненной ведомости. Подрядчик по земляным работам и монтажник экрана должны работать по одной актуальной версии разреза.
Отступ от бровки и состояние грунта
Траншею размещают в назначенной зоне, а не в случайном удобном месте. Проверяют, нет ли трещин, размыва, размокшего грунта или локальной неуплотненной засыпки. Вынутый грунт и работающая техника могут создавать дополнительные нагрузки у края; размещение отвала и движение машин включают в организацию работ. Способ обеспечения безопасности выемки также согласуют для фактических условий площадки.

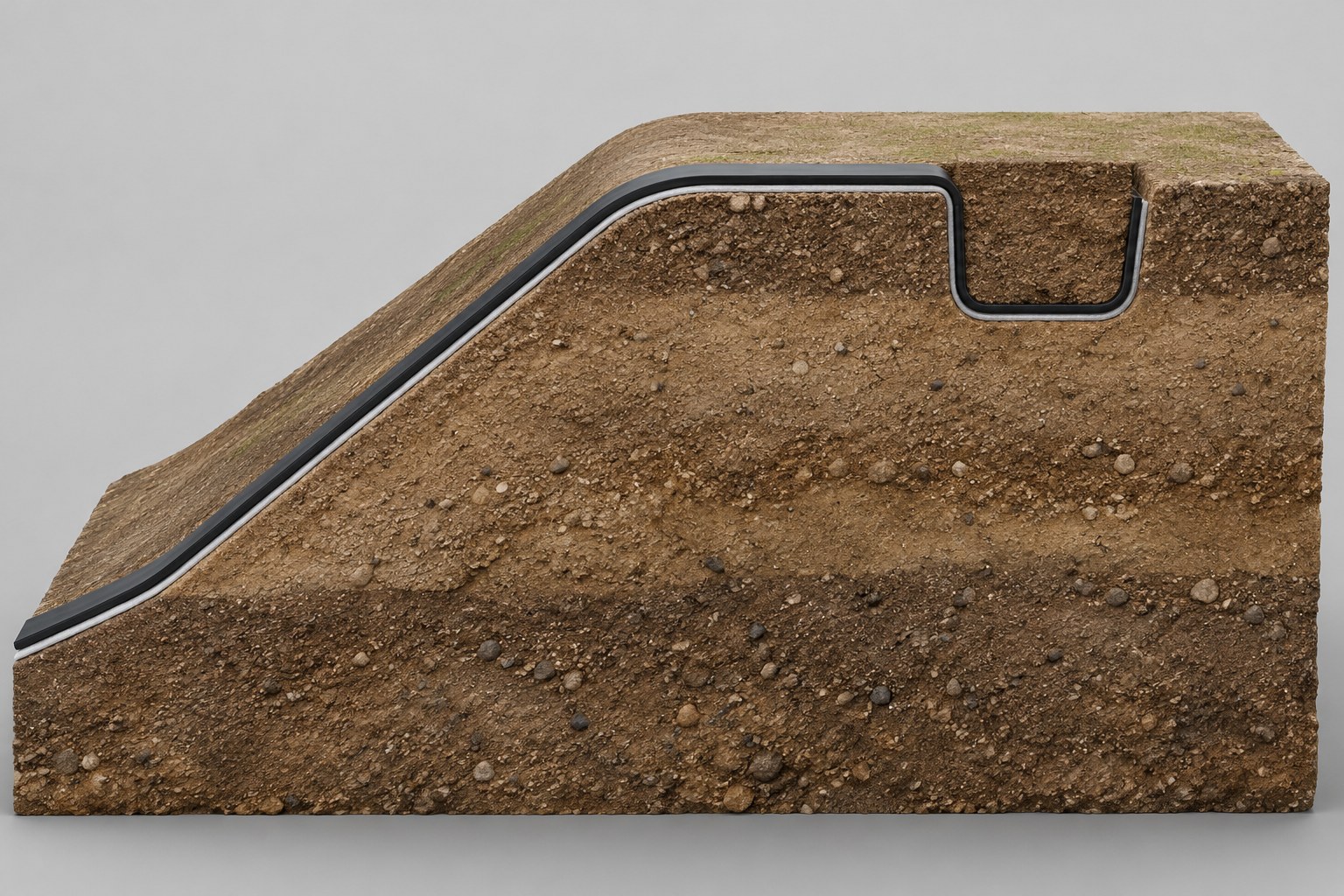

Как полотно проходит через бровку и траншею
Непрерывный экран проходит с откоса через подготовленную бровку к зоне закрепления. Его нельзя натягивать как подвешенную ленту над пустотой. Перегибы и контакт с основанием выполняют по согласованной геометрии, исключая острые включения и повреждающие кромки. Положение полотна должно оставлять возможность назначенного контроля и не мешать последующей засыпке.
Защитный геотекстиль задается отдельно
Если основание требует защитного слоя, его тип, характеристики и продолжение в траншею показывают в проекте. Выбор только по поверхностной плотности не описывает защиту от конкретных включений и нагрузок. Геотекстиль не заменяет герметичный экран и может менять контактные условия системы. Подробности разобраны в статье о защитном геотекстиле под геомембраной.
Углы и переходы требуют раскроя
На прямом участке расчет площади сравнительно прост. В углу, у лестницы, трубы или изменения отметки траектория полотна усложняется. Там могут понадобиться дополнительные детали и сварные соединения. Их планируют до отгрузки рулонов, а не формируют случайными надрезами. Чертеж должен позволять понять, где заканчивается панель и как соединение остается непрерывным.
Что закрепление края не решает само по себе
Скольжение слоев и общая устойчивость
Устойчивость покрытия зависит не только от анкерной траншеи, но и от взаимодействия всей системы на откосе. Если защитный грунт или другой слой скользит по контакту, нельзя автоматически передавать всю его массу в мембрану и ожидать, что глубже выкопанная траншея все удержит. Требуется соответствующая расчетная схема. Текстурированная поверхность также не заменяет проверки контактных характеристик конкретных материалов.
При трещинах, прогрессирующих деформациях или признаках общей неустойчивости массива необходима геотехническая оценка. Закрепленный край противофильтрационного экрана не является самостоятельной системой укрепления большого оползня. В запросе поставщику полезно отделить требования к материалу от задачи расчета сооружения, чтобы коммерческое предложение не воспринималось как проектное заключение.
Подъем от воды или газа
Вода под экраном, газ и изменение режима опорожнения могут создавать условия подъема мембраны. Закрепление по периметру не дает универсальной защиты от этих воздействий. Дренирование, отвод газа и режим эксплуатации оцениваются отдельно. Если предусмотрен контроль утечек, его слои и выводы должны быть согласованы с узлом края, а не перекрываться обратной засыпкой.
Ветер во время монтажа
До окончательного закрепления открытые панели могут перемещаться от ветра. Поэтому временная защита, размер захватки и прекращение работ при неблагоприятных условиях включаются в технологическую карту. Пригрузы должны быть совместимы с мембраной и не создавать повреждений. Наличие готовой траншеи у одного края не означает, что можно безопасно оставить большое незакрытое полотно без предусмотренной защиты.
Расчет запаса мембраны и объема выемки
Площадь дна и откосов не включает автоматически материал для заведения края. Для закупки измеряют длину развернутой траектории от принятой границы основной карты до окончания полотна в узле закрепления. Полезно явно обозначить эту границу, чтобы не посчитать один участок дважды. После этого отдельно учитывают углы, соединения, технологический раскрой и согласованный резерв.
Дополнительная площадь края ≈ длина участка закрепления × развернутая ширина заведения
Учебный пример для прямолинейного участка
Предположим, в учебной ведомости принят участок длиной 180 м. Условная траектория полотна включает переход по поверхности 0,80 м, спуск 0,60 м, участок по дну 0,50 м и возврат 0,20 м. Линеаризованная ширина заведения составляет 2,10 м, дополнительная площадь — 180 × 2,10 = 378 м². Эти значения заданы только для демонстрации счета и не назначают размеры траншеи.
| Позиция | Условные исходные данные | Расчет | Результат |
|---|---|---|---|
| Развернутая ширина края | 0,80 + 0,60 + 0,50 + 0,20 м | Сумма прямых участков | 2,10 м |
| Дополнительное полотно | Участок 180 м | 180 × 2,10 | 378 м² |
| Геометрический объем выемки | Условное прямоугольное сечение 0,50 × 0,60 м | 180 × 0,50 × 0,60 | 54 м³ |
| Засыпка и поставка грунта | Фактический материал и требуемое уплотнение | Отдельная ведомость | Не равна автоматически объему рыхлой доставки |
При рабочем расчете измеряют настоящую форму с учетом скруглений и отметок, а не суммируют приблизительные вертикали по фотографии. В приведенном примере не учитывались углы, нахлесты сварных панелей, отходы и изменения сечения. Кроме того, геометрический объем выемки и объем доставляемого рыхлого грунта различаются; их связь определяют для фактического материала и технологии.
Как исключить двойной учет
Если площадь основной карты уже измерена до внутреннего края траншеи, переход через бровку не добавляют повторно. Если она заканчивается на бровке, этот переход входит в дополнительную ширину. Ведомость должна указывать, откуда начинается отсчет. Для нескольких защитных слоев выполняют отдельный расчет: их окончания и нахлесты могут не совпадать с мембраной.
Размеры и раскладку сверяют с выбранными рулонами, чтобы понять, где понадобится соединение. Недостаток длины нельзя автоматически компенсировать уменьшением заведения. Для общего расчета экрана водоема полезна статья о размерах и выборе геомембраны для пруда.
Получите предложение с учетом края и раскроя
Укажите границу расчета основной карты, длину закрепления и развернутый узел. Мы сопоставим потребность с форматом поставки и выделим данные, которые еще требуют согласования.
Монтаж и обратная засыпка: согласованный порядок
- Согласовать узел и обязанности. Зафиксировать чертеж, материал засыпки, контрольные точки и ответственных за закрытие.
- Разметить траншею. Проверить положение относительно бровки, коммуникаций и границы основной карты.
- Принять подготовленное основание. Осмотреть грунт, геометрию, воду, перегибы и отсутствие повреждающих включений.
- Разместить назначенные слои. Выполнить их продолжение и окончания по разрезу, не подменяя один материал другим.
- Завести полотно без повреждений. Сохранить предусмотренную форму и доступ к соединениям, исключить случайное прокалывание.
- Выполнить и проверить швы. Документировать контроль и ремонты до закрытия недоступных зон.
- Принять положение экрана. Согласовать температурное состояние и последовательность окончательного закрепления.
- Засыпать назначенным материалом. Применить предусмотренные приемы без сдвига и повреждения полотна.
- Оформить скрытые работы. Зафиксировать геометрию, слои, партии, результаты контроля и отклонения.
Порядок частичного пригруза, окончательной засыпки и заполнения сооружения может различаться у разных систем. Поэтому нельзя универсально советовать засыпать траншею всегда до или всегда после наполнения резервуара. Эти этапы согласуют с конструкцией, условиями объекта и документацией выбранной мембраны. При изменении последовательности оценивают последствия до выполнения работ.
Температура материала важнее произвольного времени суток
Температурные изменения влияют на форму и длину полиэтиленового полотна. Опасны как избыточное натяжение после закрепления, так и неконтролируемые складки, мешающие покрытию и приемке. Условия окончательной фиксации задают в технологии. Правило «делать утром» без данных материала, погоды и конструкции не является достаточным основанием для решения.

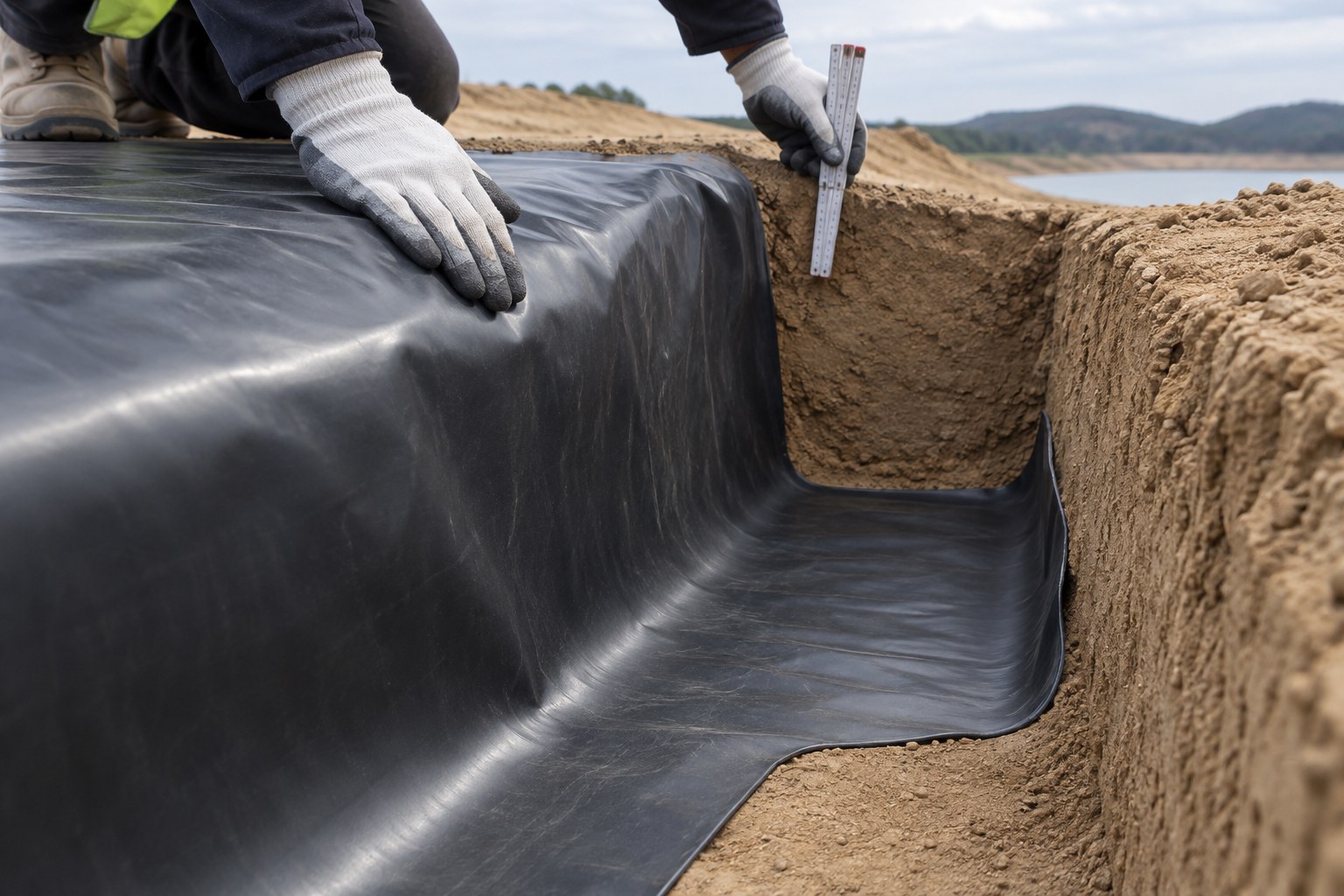

Швы в траншее и проверка до закрытия
На карте раскладки показывают швы, входящие в зону закрепления, и способ проверки их продолжения. Нельзя считать все соединение проверенным только потому, что испытан доступный участок на откосе. После закрытия грунтом исправление дефекта сложнее и может потребовать вскрытия принятого узла. Требования к сварке рассмотрены в статье о контроле швов HDPE-геомембраны.
Если предусмотрен электрический поиск повреждений, геометрию края, проводящие слои и изоляцию согласуют с выбранным методом заранее. Специализированное руководство GSE для проводящей мембраны выделяет швы, входящие в анкерную траншею, в отдельную процедуру. Ее нельзя переносить на обычный экран или выполнять вмешательство в сварной шов без утвержденного плана.
Что проверить после дождя или перерыва
Открытая траншея и подготовленная бровка могут изменить состояние за время ожидания. Перед возобновлением работ проверяют воду, размыв, осыпание и загрязнение контактной зоны. Ранее принятое основание не следует считать неизменным после ливня или движения техники. Обнаруженные отклонения устраняют, а необходимость повторной приемки определяют по согласованному порядку.
Какие данные нужны для заявки поставщику
| Данные | Что приложить | Для чего |
|---|---|---|
| План и разрез | Границы карты, длина закрепления, отметки и реальные размеры | Корректная площадь и раскрой |
| Материал экрана | Полимер, толщина, поверхность и требуемые характеристики | Однозначная спецификация полотна |
| Слои и условия | Геотекстиль, покрытие, грунт, вода и температурный режим | Совместимость и границы применения |
| Детали | Углы, коммуникации, примыкания и этапы расширения | Учет дополнительных панелей и соединений |
| Контроль | Методы, доступ, испытания и порядок приемки | Подтверждение качества до закрытия |
| Поставка и работы | Границы ответственности, доставка, монтаж и земляные операции | Сопоставление полной стоимости |
Коммерческие предложения сравнивают по одинаковым исходным данным. В одном расчете может быть учтен край, в другом только площадь основного экрана. Стоимость рулона не включает автоматически выемку, засыпку, проектирование и контроль. Необходимо явно отделить поставку материала от инженерного расчета и монтажа, чтобы отсутствующие позиции не выяснились на площадке.
В приемочных документах сохраняют привязку узла к месту, партиям и актуальному чертежу. Полезны фотографии до закрытия, исполнительные размеры и результаты предусмотренного контроля. Если траншея пересекается с трубной проходкой, ее рассматривают как отдельную деталь; устройство таких соединений описано в статье о проходе трубы через геомембрану.
Осмотр после завершения и изменения на объекте
После закрытия узла сохраняют его положение на исполнительном плане и определяют доступные признаки для последующих осмотров. Размыв, просадка засыпки, новые трещины у бровки или изменение формы открытого полотна требуют оценки причины. Видимый дефект поверхности не позволяет автоматически заключить, что повреждена именно мембрана; осмотр должен учитывать состояние грунта и соседних элементов.
Будущие работы на гребне согласуют с расположением скрытого края. Прокладка кабеля, новая труба или выемка под ограждение могут пересечь принятую траншею. Нельзя считать свободную поверхность разрешением на случайное бурение или установку стоек. Перед вмешательством сверяют исполнительные документы, назначают меры защиты и проверку восстановленного узла. При ремонте фиксируют, что изменено и каким способом подтвержден результат.
Если проект расширяется следующей очередью, заранее задают место и способ сопряжения экранов. Запас для будущего соединения, его защита и условия приемки отличаются от обычного законченного края. Такой участок выделяют отдельной позицией заявки; наличие свободного обрезка мембраны само по себе не подтверждает возможность безопасного наращивания.
Частые вопросы
Какая глубина анкерной траншеи нужна для HDPE?
Она назначается проектом вместе с шириной, отступом, грунтом и траекторией полотна. Только полимер или толщина не определяют размер узла.
Подойдет ли траншея 0,5 × 0,5 м для любого пруда?
Нет. Такое сечение может встречаться в конкретных инструкциях, но не является универсальным расчетным решением для другого объекта.
Сколько мембраны добавить на край?
Измеряют развернутую траекторию заведения по чертежу и умножают на длину участка. Отдельно учитывают углы, соединения, раскрой и согласованный резерв.
Можно ли закрепить край металлическими колышками?
Произвольное прокалывание нарушает экран. Применяют только назначенную конструкцию закрепления и совместимые временные меры защиты.
Нужен ли геотекстиль в траншее?
Это определяют для основания и всей системы. Если он предусмотрен, его характеристики, продолжение и окончания показывают на разрезе.
Когда засыпать траншею?
После предусмотренных проверок и в последовательности, согласованной для материала и объекта. Универсальное правило относительно наполнения резервуара отсутствует.
Глубокая траншея защищает от подъема мембраны?
Не сама по себе. Воду, газ, балласт и режим эксплуатации рассматривают отдельно; закрепление края не заменяет соответствующий расчет.
Можно ли уменьшить заведение, если рулона не хватает?
Без согласования нельзя. Уточняют раскрой и соединение дополнительной детали, не подменяя нехватку материала изменением назначенного узла.
Техническая основа и границы рекомендаций
Использованы первичные материалы AGRU America, Geosynthetics Installation Guidelines 2025 и руководство по HDPE/LLDPE; технические сведения производителя РГК-МБ; инструкция ТехноНИКОЛЬ по геомембране ГЕОПРУФ; GSE Leak Location Conductive Liner Installation Guide. Документы относятся к конкретным системам; условия разных инструкций не образуют единую универсальную норму. Расчет учебный, иллюстрации концептуальные. Дата подготовки: 10 октября 2026 года.
