Геотекстиль выбран, но во время отсыпки соседние полосы разошлись, и щебень оказался прямо на грунте. Причина часто находится не в плотности полотна, а в стыке: не учли направление подачи материала, уменьшение нахлеста при смещении или необходимость сшивки. Даже хороший материал не выполняет задачу там, где его непрерывность нарушена.
Соединение геотекстиля нужно выбирать вместе с его функцией и технологией строительства. Для разделения слоев важно исключить открытые участки основания; для фильтрации — обеспечить непрерывный фильтр; при передаче расчетных усилий — подтвердить характеристики самого соединения. Ни универсальный нахлест, ни случайная строчка не подходят автоматически ко всем задачам. Ниже разобраны выбор, учет расхода и приемка до закрытия полотна.
Нахлест или сшивка геотекстиля: краткий ответ
Нахлест применяют, когда его назначенная ширина и устойчивость при монтаже обеспечивают требуемую непрерывность слоя. Сшивку рассматривают, когда соединение нужно удерживать надежнее или передавать заданное усилие. Решение принимают по назначению материала, состоянию основания, нагрузкам и документации проекта. Временные скобы и пригруз не подтверждают прочность расчетного шва.
Статья в первую очередь касается соединения полотен геотекстиля. Для выбора самого материала полезен обзор нетканого геотекстиля для разделения, дренажа и защиты. Геотекстиль проницаем: его сшивка не создает водонепроницаемый экран. Сварка геомембраны, соединение геосетки и крепление геосот — другие процессы, к которым нельзя переносить эти рекомендации без проверки.
Согласуйте полотно и схему стыков до закупки
Отправьте план укладки, функцию слоя, данные основания и требования к соединениям. Geofantex уточнит формат рулонов и состав заявки для вашего проекта.
Чем различаются нахлест, сшивка и временная фиксация
| Способ | Что делает | Что проверяют | Чего не гарантирует |
|---|---|---|---|
| Нахлест | Перекрывает границу соседних полотен | Ширину, направление и сохранение перекрытия при отсыпке | Передачу любого заданного растягивающего усилия |
| Сшивной шов | Связывает полотна по согласованной схеме | Нить, геометрию, исполнение и характеристики образца | Прочность основного полотна без испытания соединения |
| Скобы или пригруз | Удерживают материал до укладки покрытия | Отсутствие смещения и повреждения | Работу расчетного непрерывного шва |
| Термосоединение | Соединяет совместимые материалы назначенным способом | Пригодность полимера, технологию и результат | Безопасность любой горелки для любого геотекстиля |
Сначала функция, затем способ соединения
Для разделительного слоя под щебнем стык должен сохраняться при движении отсыпаемого материала. Для фильтра под каменной защитой учитывают возможное воздействие воды и местную геометрию. У армирующего тканого геотекстиля соединение рассматривают по схеме передачи усилий: паспорт прочности рулона не описывает работу произвольного шва. Различные участки одного объекта могут иметь разные требования.
Если документация допускает нахлест, это не означает, что его можно уменьшать ради экономии. Если указана сшивка, следует уточнить конструкцию и критерии приемки, а не просто записать «сшить края». При отсутствии данных вопрос решают с ответственным проектировщиком до начала работ. Сам монтажник не должен превращать временную фиксацию в неподтвержденную замену расчетного соединения.
Как назначают ширину и направление нахлеста
Почему рекомендации в сантиметрах отличаются
Открытые инструкции относятся к разным материалам и условиям. Например, в общих правилах производителя Изоспан приведен нахлест 10–15 см, а спецификация FHWA FP-24 для отдельных противоэрозионных применений различает надводную и подводную укладку и содержит большие значения. Эти цифры не являются взаимозаменяемыми нормами для любой дороги. Важны область применения документа, состояние грунта, способ закрытия слоя и конкретное изделие.
Слабое или неровное основание, деформации во время укладки, уклон и вода могут потребовать иного решения. Если полотно перемещается при распределении заполнителя, фактическое перекрытие становится меньше исходного. На карте стыков указывают требуемое значение и способ его проверки. Назначение только по поверхностной плотности, например «для 200 г/м²», не учитывает эти условия.
Перекрытие должно сохраняться при подаче материала

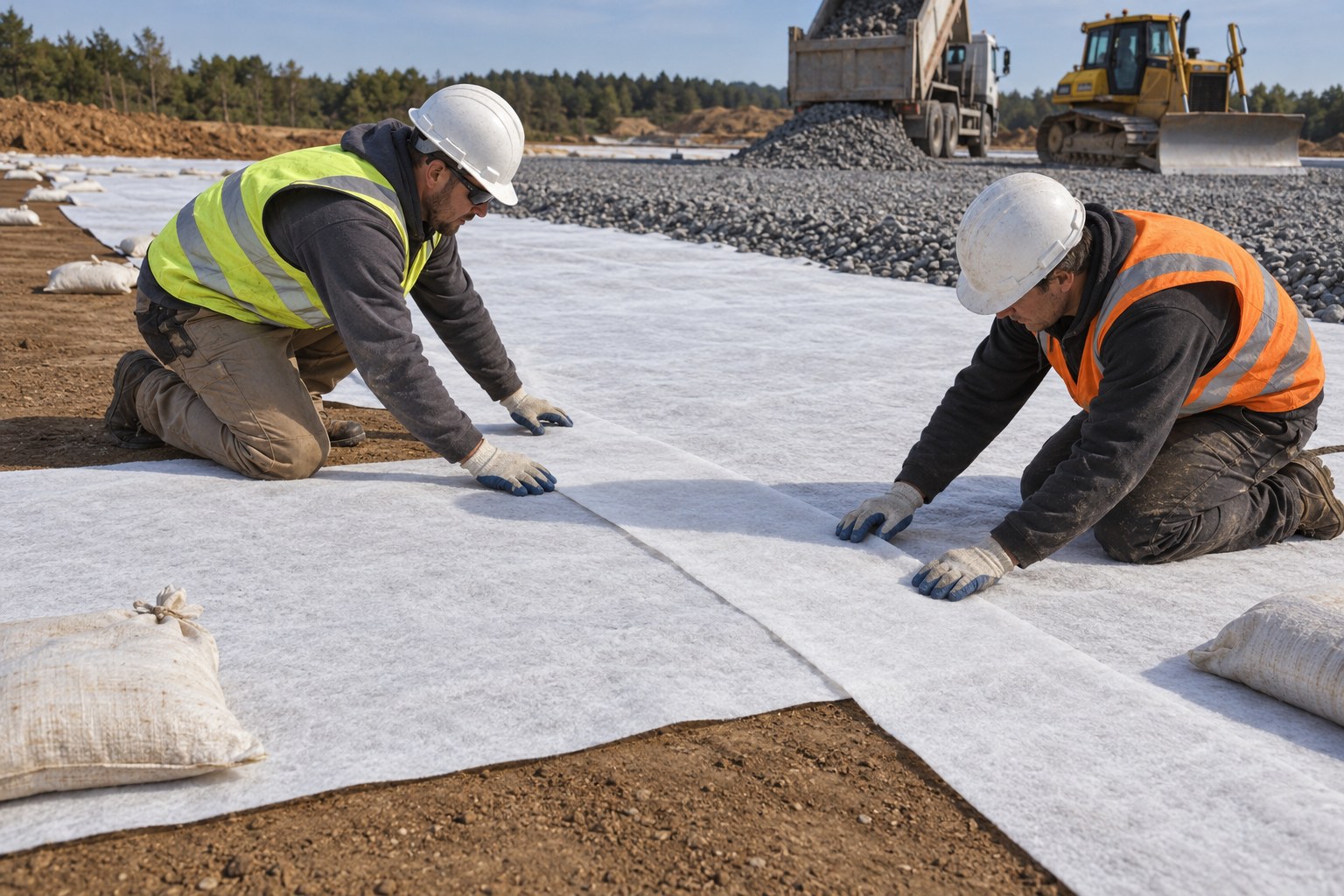

Положение верхней и нижней полосы согласуют с направлением отсыпки или действия потока. Материал не должен подхватывать свободный край и раскрывать стык. Продольные и поперечные соединения отмечают отдельно: первая отсыпаемая захватка может воздействовать на них по-разному. В местах поворота или примыкания к конструкции заранее составляют раскрой, избегая импровизированных незакрытых щелей.
FHWA в руководстве по модификации грунтов обращает внимание на сохранение перекрытия во время отсыпки и на последовательность размещения заполнителя. Практически это означает, что измерения перед первым ковшом недостаточно: положение полотна нужно контролировать и при закрытии слоя. Общая технология рассмотрена также в статье о геотекстиле под щебнем.
Как выглядит непрерывный слой в зоне стыка

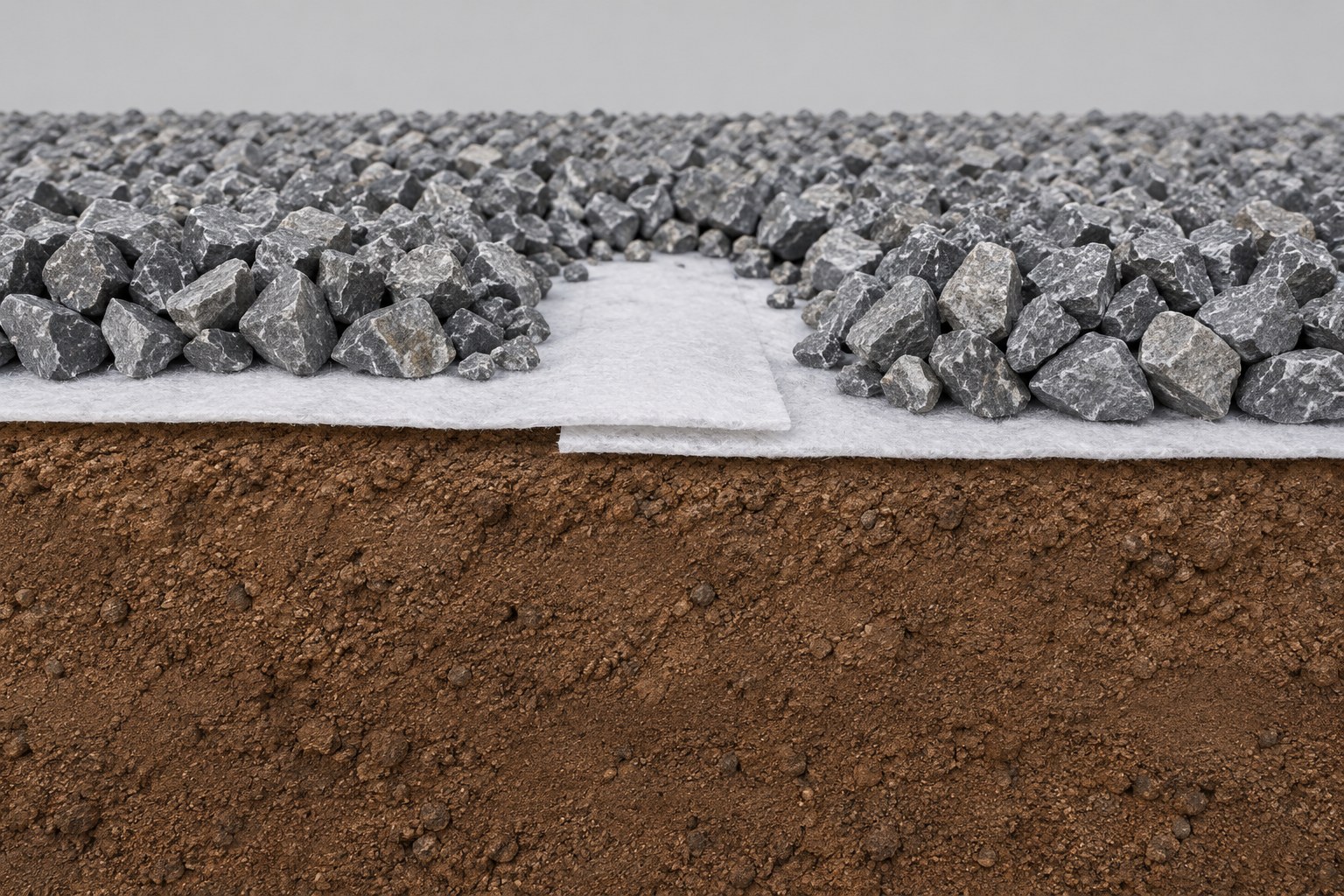

Правильный стык обеспечивает назначенное перекрытие без открытой полосы основания. Полотна лежат на подготовленной поверхности, а камни и мусор не образуют между ними мешающих включений. Это не отдельная толстая подушка и не место для складирования крупных обломков. Если слой служит фильтром, следует сохранить его непрерывность и не подменять ее случайными кусками ткани.
На схеме полезно показывать не только ширину нахлеста, но и соседние детали: край основания, водоотвод, положение швов и этапы закрытия. При необходимости отдельно учитывают пересечения нескольких полос. План укладки помогает увидеть, где возникает избыточное число слоев, где требуется подрезка и где находится уязвимый свободный край.
Когда нужна сшивка и какие данные согласовать
Нить и строчка являются частью системы

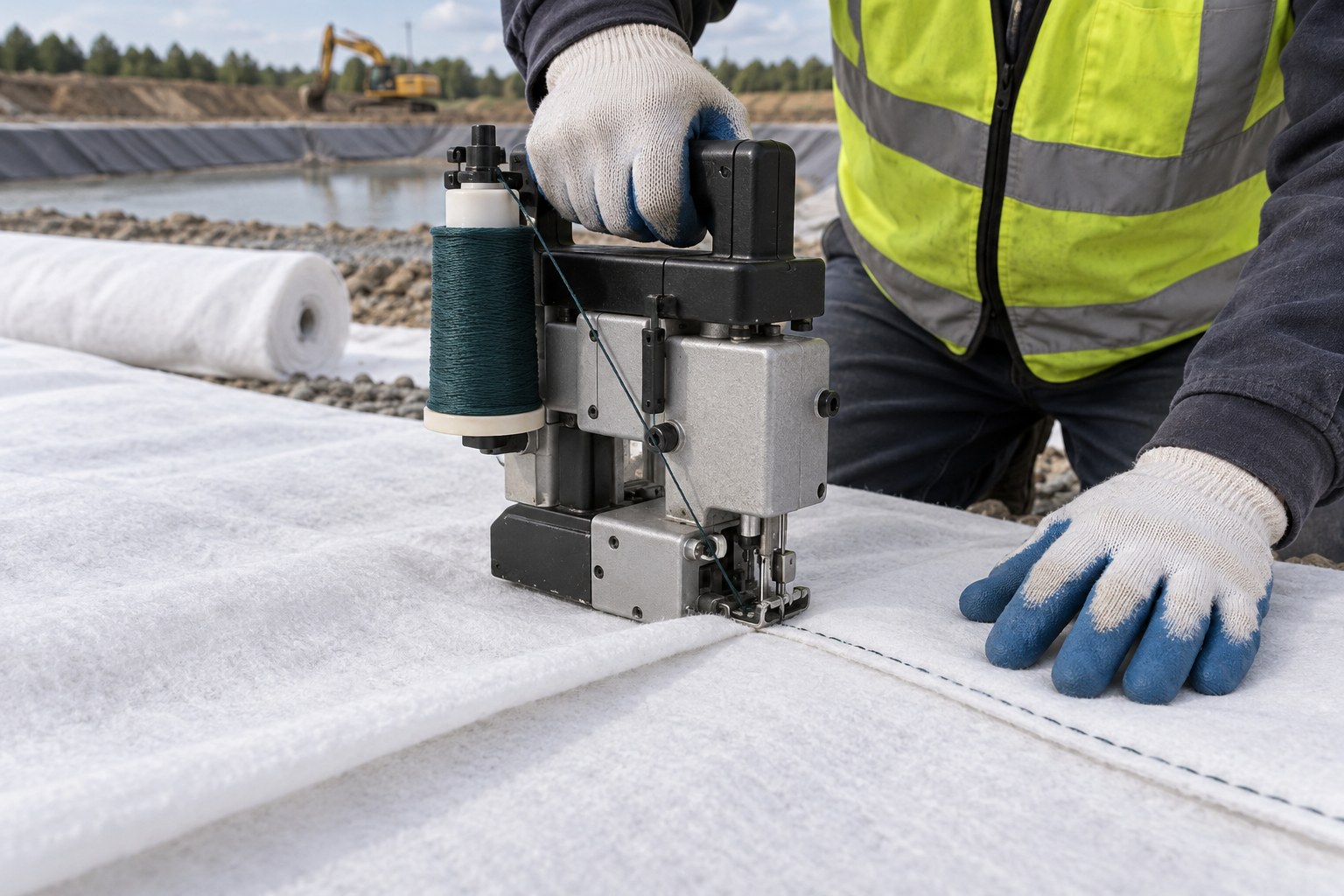

Шов зависит от конкретного геотекстиля, нити, конструкции соединения, оборудования и качества выполнения. Нельзя определить его пригодность только по внешней аккуратности. В техническом задании фиксируют тип соединения, припуск, расположение рядов, параметры строчки и требования к нити. Также предусматривают условия хранения расходных материалов и порядок действий при смене партии полотна.
В FHWA FP-24 для полевых швов предусмотрены согласование плана установки и образцы, выполненные тем же оборудованием и процедурой, что производственные соединения. Подход полезен и при организации закупки: сначала подтверждают выбранную комбинацию, затем распространяют ее на рабочие захватки. Если соединения выполняются в разных направлениях полотна, эти направления должны быть отражены в программе проверки.
Прочность полотна не равна прочности шва
ASTM D4884/D4884M-22 описывает определение кратковременной прочности сшитых или соединенных швов геотекстиля на широких образцах. Метод сам по себе не устанавливает пригодность для любого проекта и не оценивает весь срок службы нити. Требуемое значение, условия образцов и критерии приемки назначают отдельно. В протоколе должно быть понятно, какая комбинация материалов и конструкция шва испытывалась.
Если сравнивают прочность шва с прочностью полотна, проверяют сопоставимость направлений, единиц и методов испытания. Значение в ньютонах для узкого образца нельзя автоматически сравнивать с прочностью на единицу ширины. Процент эффективности без этих сведений мало полезен для выбора. Универсальный обещанный процент не заменяет испытание выбранного соединения.
Как нахлест влияет на полезную ширину и расход
Для нескольких одинаковых продольных полос полезная ширина меньше суммы ширин рулонов. Простая формула показывает внутренние перекрытия; она не учитывает края, поперечные стыки, повороты, припуски для сшивки и ремонт. Поэтому это этап расчета, а не окончательная ведомость закупки.
Полезная ширина = N × B − (N − 1) × o
Здесь N — число полос, B — ширина каждой полосы, o — назначенный продольный нахлест. Учебный пример: три полосы шириной 4 м и длиной 40 м, при условном согласованном нахлесте 0,30 м. Полезная ширина составляет 3 × 4 − 2 × 0,30 = 11,40 м. Общая площадь материала — 480 м², покрытие без учета краевых подрезок — 456 м², внутренние перекрытия — 24 м².
| Показатель | Расчет | Результат |
|---|---|---|
| Материал трех полос | 3 × 4 × 40 | 480 м² |
| Полезная ширина | 12 − 2 × 0,30 | 11,40 м |
| Покрытая площадь | 11,40 × 40 | 456 м² |
| Внутренние перекрытия | 2 × 0,30 × 40 | 24 м² |
| Доля перекрытий относительно покрытия | 24 ÷ 456 × 100% | Около 5,26% |
Если требуемая ширина площадки в этом примере составляет 10 м, дополнительная краевая подрезка равна 1,40 × 40 = 56 м² при указанном полном раскрое. Тогда разница между закупленными 480 м² и полезными 400 м² складывается из 24 м² перекрытий и 56 м² подрезки. Пригодные обрезки можно учитывать отдельно, но не считать автоматически используемыми на любом участке.
Значение 0,30 м здесь выбрано исключительно для демонстрации арифметики. Оно не является назначением нахлеста для вашего грунта. Сшивка тоже требует материала на припуск, поэтому нельзя принимать ее расход за ноль. Окончательную комплектацию проверяют по карте полос и доступным размерам рулонов геотекстиля.
Посчитайте поставку по карте, а не только по площади
Пришлите размеры участка, ширину полос, назначенные перекрытия или припуски. Мы сопоставим потребность с форматами рулонов и отдельно обозначим вопросы для согласования.
Монтаж и контроль до отсыпки
- Принять основание. Устранить предусмотренные проектом неровности, острые включения и локальные дефекты.
- Разметить раскладку. Указать направления полос, продольные и поперечные стыки, начало закрытия слоя.
- Проверить партии. Сопоставить маркировку полотна и расходных материалов с согласованными документами.
- Уложить без повреждений. Не тащить материал по острым предметам и не создавать ненужного натяжения или складок.
- Соединить назначенным способом. Сохранить нахлест либо выполнить подтвержденную конструкцию шва.
- Зафиксировать временно. Применить согласованные пригрузы или крепления без повреждения нижележащих слоев.
- Осмотреть и принять. Проверить непрерывность, размеры, швы, примыкания и выполненные ремонты.
- Закрывать по технологической карте. Исключить движение техники по открытому полотну и контролировать стыки во время отсыпки.
Если при распределении заполнителя края разошлись, работу на участке останавливают и восстанавливают назначенную схему до дальнейшего закрытия. Простая засыпка открывшейся полосы не устраняет отсутствие разделителя. После вмешательства снова проверяют соседние стыки: локальное исправление может сместить ранее уложенное полотно.
Чего не стоит делать со стыками
Назначать термосоединение без документации
Тканый, иглопробивной и термоскрепленный материал могут требовать разных решений. Производственный способ изготовления полотна не означает, что оно допускает любую полевую сварку. Перегрев изменяет структуру и способен повреждать нижележащую геомембрану. Если термосоединение предусмотрено, применяют подтвержденную процедуру и контроль; бытовая горелка не становится универсальной технологией.
Подменять соединение скобами
Скоба удерживает локальную точку, но не доказывает передачу усилия по всей длине стыка. Над гидроизоляцией произвольное прокалывание может быть недопустимо. Способ временной фиксации выбирают с учетом основания и всех нижележащих слоев. Фото частых креплений не является протоколом прочности соединения.
Ремонтировать случайным обрезком
Для повреждения согласуют материал, размер ремонтного участка и способ соединения. Не следует назначать универсальный запас вокруг разрыва по чужой инструкции. Фиксируют место дефекта и принятый ремонт, а результат проверяют до закрытия. Загрязненный или поврежденный край нельзя просто спрятать внутрь шва и считать пригодным.
Что включить в запрос и сравнение стоимости
| Данные | Что указать | Зачем |
|---|---|---|
| Функция и условия | Разделение, фильтрация, защита или армирование; грунт и вода | Определить применимость схемы соединения |
| Материал | Тип, полимер, характеристики и направление полотна | Не выбирать только по граммам на квадратный метр |
| Карта укладки | Полосы, повороты, стыки, края и размеры участка | Учет перекрытий, припусков и раскроя |
| Соединение | Назначенная ширина либо конструкция шва и требуемые характеристики | Сопоставимые предложения и приемка |
| Монтаж | Оборудование, доступ, последовательность и временная фиксация | Реальный срок и стоимость выполнения |
| Контроль | Образцы, методы, критерии и исполнительные записи | Подтверждение результата до закрытия |
Сравнивают стоимость готового слоя: полотно, раскрой, нить, оборудование, труд, испытания и ожидаемые отходы. Сшивка может уменьшать расход относительно большого нахлеста, но добавляет операции; готовые крупные панели меняют логистику и порядок укладки. Самая низкая цена за квадратный метр рулона не определяет стоимость принятого участка.
В предложении уточняют, поставляется ли только рулон или дополнительно предусмотрены подготовка панелей и соединение на объекте. Эти услуги нельзя приписывать стандартной поставке без подтверждения. В документах фиксируют границы ответственности: кто утверждает схему, выполняет соединение и разрешает закрытие слоя. Изменение ширины рулона или марки нити после согласования требует повторной проверки применимости решения.
Что сохранить для приемки
Исполнительная схема должна связывать стыки с участком, партией материала и датой выполнения. Сохраняют результаты измерения нахлеста, фото до закрытия, образцы и протоколы предусмотренных испытаний швов. Для каждого ремонта отмечают причину и принятое решение. Документы нужны не ради формальности: после отсыпки они помогают отличить ошибку раскладки от дефекта материала или повреждения техникой.
Когда пересматривать согласованную процедуру
Замена машины, нити, оператора или марки полотна может изменить результат соединения. Еще до производства швов определяют, какие изменения требуют нового образца и проверки. Недостаточно приложить старый протокол к другой комбинации материалов. В журнале сохраняют связь между образцом, настройками и рабочей захваткой; непроверенные изменения согласуют с ответственным специалистом до продолжения монтажа.
Осмотр строчки нужен, но он не заменяет назначенный метод определения характеристик. Проверяют пропуски, разрыв нити, повреждение кромки и соответствие согласованной геометрии. При дефекте отмечают участок, выясняют причину и применяют предусмотренный порядок исправления. Отбор контрольного образца также не должен оставлять неучтенное отверстие: восстановление места отбора включают в план и фиксируют отдельно.
Ветер, дождь и загрязнение меняют условия работы с открытыми полотнами. Если края невозможно удержать в назначенном положении, захватку сокращают или меняют организацию монтажа после согласования. Пригруз не должен повреждать материал и мешать контролю стыка. Предельный срок открытого хранения, допустимость работы по влажному полотну и способ очистки определяют по документации выбранного изделия. Нельзя считать требования одного производителя разрешением для любой другой марки.
Частые вопросы
Какой нахлест геотекстиля нужен под щебнем?
Его назначают для выбранного материала, грунта и технологии отсыпки. Одной универсальной ширины для всех площадок нет; проверяют фактическое перекрытие до и во время закрытия.
Нужно ли всегда сшивать нетканый геотекстиль?
Нет. Сшивка необходима, когда она предусмотрена согласованной схемой. Для других задач может применяться подтвержденный нахлест.
Скобы заменяют сшивку?
Временная фиксация не равна расчетному соединению. При необходимости передачи усилий пригодность шва подтверждают отдельно.
Можно ли соединять геотекстиль горелкой?
Только если конкретная система допускает такую процедуру и предусмотрены безопасная технология и контроль. Это не универсальный способ для любого полотна.
Шов должен быть такой же прочный, как полотно?
Требования определяются проектом. Прочность рулона не гарантирует прочность соединения; нужен результат для назначенной комбинации полотна, нити и конструкции.
Сшивка делает геотекстиль водонепроницаемым?
Нет. Проницаемый геотекстиль остается фильтрующим, разделительным или защитным материалом. Для непроницаемого барьера применяют другую систему.
Как учесть нахлест при заказе?
Рассчитывают полезную ширину полос, продольные и поперечные перекрытия, края и раскрой. Площадь участка не равна площади закупаемого материала.
Можно ли ехать по открытому полотну?
Такое движение не допускают в рассмотренной технологии. Подготовку рабочего слоя для техники и условия отсыпки задают проектом и инструкцией материала.
Техническая основа и границы рекомендаций
