Геотекстиль под геомембрану нужен не для того, чтобы заменить гидроизоляцию. Геомембрана образует барьер для жидкости и газа; геотекстиль чаще работает как податливый защитный и разделительный слой, который смягчает контакт с основанием либо покрытием. Ответ на вопрос, какой материал укладывать, начинается с места контакта и нагрузки, а не с одной цифры на паспорте рулона.

Для проекта важно представить реальную цепочку: профиль основания, контактная геометрия, нормальное напряжение, уклон, движение людей и техники, тип геомембраны, покрытие и технология монтажа. В одних узлах защита требуется ниже геомембраны, в других – выше геомембраны, а иногда проектировщик оценивает слой с обеих сторон. Ниже приведена инженерная логика для предварительного выбора и подготовки запроса, а окончательное решение принимают по рабочим данным проекта.

Короткий ответ: защитить контакт, а не усложнить пирог

Если основание или покрытие может передать мембране концентрированное усилие, защитный геотекстиль рассматривают как амортизирующую прослойку. Его волокнистая структура распределяет контакт и уменьшает вероятность локального повреждения от выступа, зерна щебня, складки покрытия или временной нагрузки. Это не означает, что любой объект автоматически требует дополнительный слой: гладкое подготовленное основание, отсутствие жесткого покрытия и контролируемый монтаж могут дать другую исходную картину.

Нельзя обещать безопасность по названию материала, поверхностной плотности или толщине самой мембраны. Точка риска рождается там, где форма контакта, давление и перемещение совпадают неблагоприятно. Поэтому защитный слой выбирают вместе с геомембраной, геометрией котлована, способом укладки и проверкой критичных узлов.

Барьер и амортизация выполняют разные функции

Геомембрана – сплошной барьерный компонент. Ее задача заключается в сдерживании фильтрации через полотно и сварные соединения в предусмотренной конструкции. Геотекстиль не превращается в барьер только потому, что лежит рядом с мембраной: он может фильтровать, разделять грунты, защищать и распределять локальный контакт, но не заменяет герметичный экран.

Это различие важно и для спецификации. Требование к водонепроницаемости, сварке и контролю швов относится к мембране. Требование к смягчению контакта относится к защитному слою и к совместной работе слоев. Статья о различии геотекстиля и геомембраны полезна как базовое сравнение, но проектный вопрос защиты требует отдельного расчета и контроля.

Как нетканый слой снижает локальное повреждение

Иглопробивной нетканый материал обычно имеет объемную волокнистую структуру. При контакте с неровностью он способен деформироваться и распределять нагрузку на большую площадь, вместо того чтобы передавать ее вершиной непосредственно в полимерный лист. Эффект зависит от жесткости волокон, толщины, сжатия, водонасыщения, закрепления и соседних материалов; его нельзя вывести из одной только массы полотна.

Особенно внимательно рассматривают каменистую подготовку, следы уплотнения, крупное зерно, выступающие элементы дренажа и переходы между разными основаниями. Сначала устраняют дефект, затем укладывают защиту. Геотекстиль не должен служить оправданием для приема острого камня или разрушенного основания.

Когда защита нужна ниже геомембраны

Защитный слой ниже геомембраны рассматривают, когда именно основание способно создать опасный контакт. Это относится к минеральному грунту с включениями, щебеночной подготовке, дренажной подушке, стыкам конструкций, кромкам и локальным ремонтам. На откосе дополнительно оценивают, не создают ли собственный вес полотен и монтажные операции смещение, складки или натяжение.

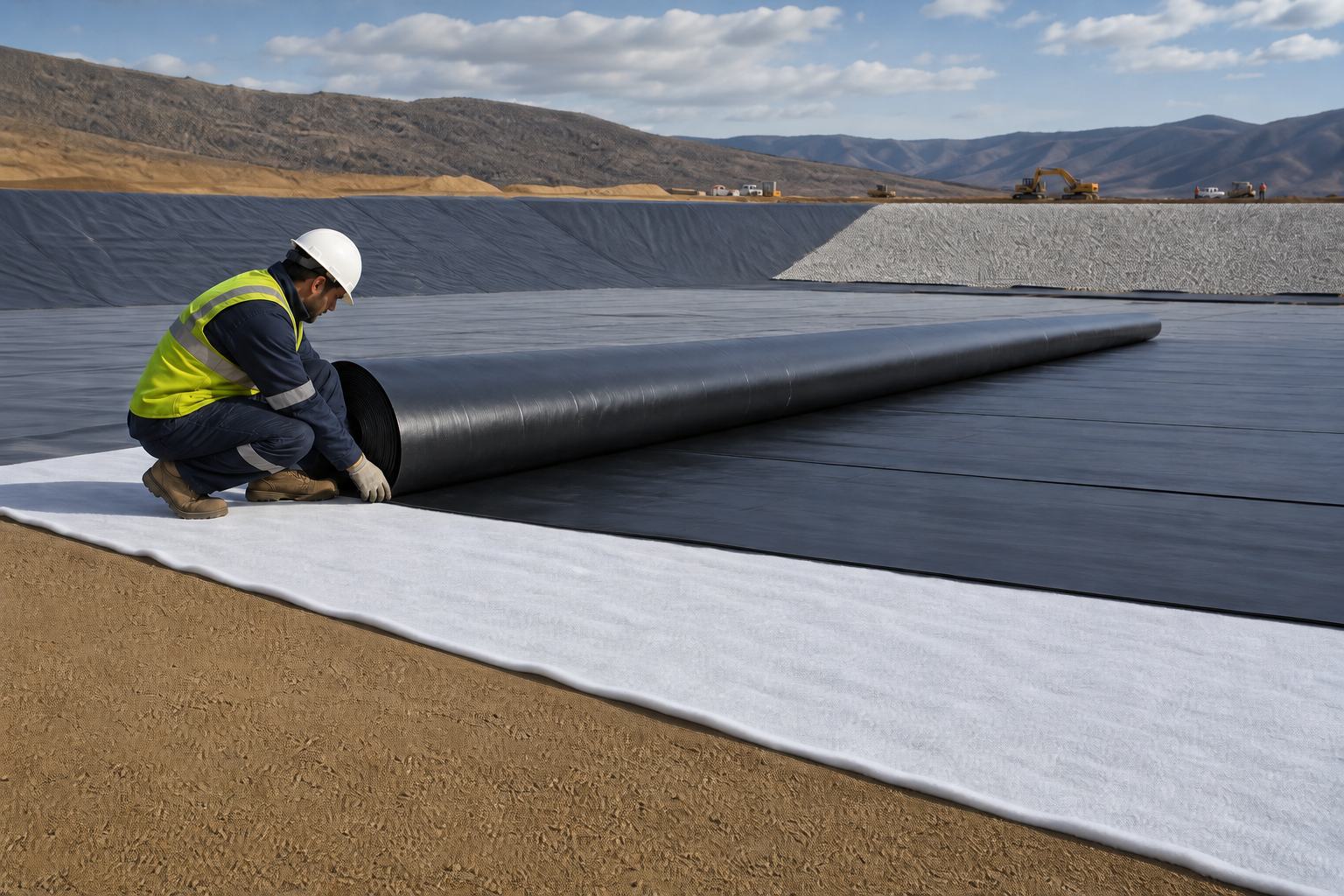

До раскатки мембраны принимают профиль: убирают камни, комья, строительный мусор и острые выступы; выравнивают переходы; проверяют влажность и несущую способность. Затем уточняют, не требуется ли совместить защиту с разделением грунтов или дренажом. Описание нетканого геотекстиля помогает назвать материал, но не заменяет проверку конкретного контакта.

Когда защита нужна выше геомембраны

Слой выше геомембраны оценивают, если на экран затем ляжет грунт, щебень, защитный бетон, дренажный элемент, габионированный узел или иной материал, способный давить на полимер. Риск усиливается при отсыпке, разгрузке, проходе техники, неравномерной толщине покрытия и локальном продавливании. В этих условиях порядок укладки и способ подачи покрытия могут быть столь же важны, как выбранный материал.

Нельзя высыпать крупный материал прямо на открытую мембрану, ожидая, что слой сам компенсирует удар. Технологическая карта должна задавать безопасную толщину первой отсыпки, маршрут оборудования, запрет разворотов и наблюдение за смещением полотна. Для пожарных водоемов полезно дополнительно сверить конструктивный контекст с решениями для пожарного водоема.

Когда оценивают защиту с обеих сторон

Двусторонняя схема появляется, когда и основание, и верхнее покрытие несут собственные риски. Например, снизу есть зернистый дренажный слой или неоднородный грунт, а сверху предполагается защитная отсыпка. В этом случае нижний и верхний геотекстиль могут иметь разные функции, контакты и условия монтажа. Нельзя механически копировать один и тот же рулон в обе позиции без анализа.

Полезно нарисовать разрез каждого участка: дно, откос, анкерная траншея, примыкание к трубе, переход к бетонному элементу. Там, где мембрана зажата между двумя неровными средами, особенно важна система геотекстиль–геомембрана и фактическая последовательность работ. Отдельные паспорта материалов не показывают автоматически ее поведение.

Случаи, когда слой не назначают автоматически

Иногда подготовленное мелкозернистое основание и отсутствие агрессивного верхнего контакта позволяют проекту обходиться без дополнительного защитного полотна на конкретной поверхности. Это решение должно опираться на описание подготовки, допуски, нагрузку, тип мембраны и способ строительства. Оно не переносится автоматически с одного объекта на другой, даже если назначение объектов похоже.

Отдельно проверяют зоны ремонта, траншеи, проходки, углы и временные дороги: именно они часто отличаются от типового поля дна. Если защита исключается, в документации фиксируют, кто принимает основание, по какому критерию и что происходит при обнаружении острых включений.

Нетканый или тканый геотекстиль для амортизации

Для смягчения непосредственного контакта часто рассматривают нетканое иглопробивное полотно, поскольку его объемная структура лучше соответствует задаче податливой прослойки. Тканый материал может быть уместен для армирования, разделения или задач с другими доминирующими нагрузками, однако его выбор как подушки нельзя делать только по высокой прочности на растяжение.

Сравнивают не ярлык «нетканый» или «тканый», а функцию в сборке: способность повторить поверхность, поведение в сжатии, сопротивление локальному проколу, трение на откосе, фильтрационные требования и способ соединения полотен. Если проект одновременно требует армирования и защиты, его следует рассматривать как комбинированную конструкцию с раздельно заданными проверками.

Почему г/м2 недостаточно для спецификации

Поверхностная плотность в г/м2 удобна для идентификации изделия, но она не описывает форму камня, давление, опорную поверхность, скорость отсыпки и свойства соседней мембраны. Два полотна с близкой массой могут по-разному работать из-за сырья, структуры, толщины, обработки и условий сжатия. Поэтому фраза «назначить плотность» сама по себе не является проектным решением.

В запросе разумнее указать назначение слоя, тип контакта, требуемые документы, условия поставки и метод проверки. Нужные индексные показатели могут стать частью спецификации, но их интерпретируют вместе с системой. Универсальные диапазоны г/м2 здесь намеренно не приводятся: они создают ложную уверенность без данных площадки.

Контактная геометрия, напряжение, откос и движение техники

Острый камень и гладкое округлое зерно с одинаковой массой воздействуют на мембрану неодинаково. Нормальное напряжение возрастает с высотой и массой покрытия, а на откосе к нему добавляются сдвиг, трение и риск сползания. Монтажное движение, складирование рулонов, ковш, гусеница или колесо способны кратковременно создать режим, которого нет в эксплуатационном описании.

Для каждого участка собирают минимум: материал и угловатость основания, покрытие, ожидаемую толщину засыпки или глубину, уклон, длину ската, доступ техники, погодные ограничения и последовательность операций. Для навозохранилища также учитывают эксплуатационный режим; его можно сопоставить с контекстом геомембраны для навозохранилища, не подменяя этим индивидуальный проект.

Координация с HDPE, LLDPE, PVC и текстурированной мембраной

HDPE, LLDPE, PVC и текстурированные листы отличаются гибкостью, рельефом поверхности, технологией шва и поведением при укладке. Поэтому нельзя заявлять универсальную совместимость защитного полотна со всеми мембранами. Для выбранной пары проверяют документацию изготовителей, температурные условия, трение на откосе, возможность образования складок и порядок защиты сварных зон.

Толщина мембраны также не отменяет анализ основания. Более толстый лист не делает выступы допустимыми, а более гибкий лист не освобождает от контроля покрытия. Полезно заранее согласовать состав с поставщиком геомембраны, описав фактические материалы и критичные участки.

Матрица выбора по типу проекта

Матрица ниже не назначает готовую марку. Она помогает сформировать вопросы до закупки: откуда приходит риск, где расположен защитный слой и нужна ли проверка представительного узла. Для крупных, ответственных или необычных контактов проектировщик задает отдельный порядок верификации.

Индексное испытание и испытание системы

Индексное испытание описывает материал в заданной лабораторной конфигурации и полезно для контроля сопоставимых партий. Например, ISO 12236:2026 относится к статическому проколу геосинтетиков, а ASTM D6241 описывает статическую прочность геотекстиля при испытании зондом диаметром 50 мм. Это важные данные, но они не воспроизводят все особенности объекта.

ASTM D4833/D4833M-07(2026) является индексным методом испытания на прокол для геомембран и родственных продуктов. В области применения этого стандарта для геотекстилей и связанных с геотекстилем продуктов рекомендован ASTM D6241. Оба метода характеризуют отдельные материалы в стандартизированной схеме и отличаются от испытания работоспособности объединенной системы: оно рассматривает реальную систему геотекстиль–геомембрана, контактную геометрию и заданную нагрузку. Поэтому ни один индексный результат сам по себе не доказывает, что сборка переживет конкретный камень под фактической засыпкой.

ASTM D5514/D5514M-24 описывает крупномасштабные гидростатические испытания прокалывания. Руководство GRI GS11 полезно как контекст устройства испытательных площадок для защитных материалов. Это не готовая спецификация для каждого объекта, а основа для корректной постановки проверки.

Как читать отчеты и задавать метод проверки

В отчете важно увидеть не только итоговое число, но и метод, тип зонда, подготовку образца, направление нагрузки, состояние материала и единицы измерения. Сравнение значений из разных методов без пояснения может привести к ошибочному выводу. Спецификация должна называть применимый метод, образец и требуемую документацию, а не просто требовать «высокую прочность».

Для нетканых защитных геотекстилей полезен контекст индекса спецификаций GRI, где GRI GT12(a) использует вариант с методами ASTM, а GRI GT12(b) – вариант с методами ISO. В запросе и спецификации нужно указывать применяемый вариант, а не ссылаться на GT12 без уточнения. Более широкий порядок составления требований изложен в руководстве IGS по спецификации геосинтетиков. Ни один документ не отменяет необходимость согласовать реальные материалы системы.

Последовательность монтажа и точки остановки

Хороший защитный материал не исправляет плохую организацию работ. Последовательность должна предусматривать прием основания, проверку рулонов, чистую раскатку, контроль перекрытий, укладку мембраны, сварку и безопасную передачу следующему слою. Каждая остановка фиксирует состояние, которое после закрытия уже нельзя нормально проверить.

Нахлесты, швы, складки, откосы и анкеровка

Нахлест геотекстиля нужен для непрерывности защитного слоя, но конкретную величину назначают по проекту, ветру, уклону и технологии фиксации. Нахлест не должен образовывать жесткий валик под мембраной или мешать сварке. Складки мембраны контролируют до укрытия: после отсыпки их положение и напряженное состояние уже невозможно надежно оценить.

На откосах проверяют направление раскатки, временное закрепление, трение и переход в анкерную траншею. В зоне проходок, колодцев и бетона не допускают острых кромок; там часто требуется локальный защитный узел. Для электрического контроля целостности можно свериться с материалом об электрическом контроле геомембраны, если метод применим к принятой конструкции.

Типовые отказы и корректирующие действия

Распространенная ошибка – считать геотекстиль разрешением оставить на месте камень или строительный мусор. Правильное действие: остановить укладку, удалить источник риска, восстановить подготовку и повторно принять участок. Другая ошибка – начать отсыпку с большой высоты. Ее устраняют технологической картой первой защитной прослойки и маршрутом техники.

Критичны также загрязнение полотна, разъехавшиеся нахлесты, повреждения от временного крепежа, неконтролируемые складки и позднее обнаружение дефекта. Исправление должно включать осмотр соседнего участка, документирование причины, согласованный ремонт мембраны и повторную проверку закрываемой зоны. Не стоит закрывать проблему только заменой марки материала.

Пример количества: геометрия отдельно от условного запаса

Ниже приведена арифметика только для прямоугольного пола и только как понятный пример. Площадь 42 m x 24 m = 1008 m2. При упрощенном допущении на резку и нахлест 8%: 1008 x 1.08 = 1088.64 m2. В русской записи это 42 м x 24 м = 1008 м2 и 1008 x 1,08 = 1088,64 м2.

Эти 8% – иллюстративное допущение, а не универсальный коэффициент закупки. Реальные нахлесты, длины откосов, анкерные траншеи, проходки и детали сварки измеряют отдельно по чертежам. До заказа проверяют ширину рулона, раскрой, направление полотен и возможность вести работу без лишних стыков.

Чек-лист приемки скрытых работ

Такой журнал не заменяет проектный контроль, но удерживает ответственность на границе этапов. Для вопросов по смежным материалам доступен FAQ по геосинтетикам; в документах проекта все же нужно сохранить конкретные критерии приемки.

Что включить в RFQ на защитный слой

Хороший запрос на подбор дает поставщику возможность обсуждать функцию, а не угадывать ее по одному слову. Укажите тип сооружения и рабочую среду, открыта ли конструкция или будет закрыта, марку и толщину геомембраны, если они известны, описание основания и верхнего материала, максимальное нормальное напряжение либо глубину засыпки, уклон, площадь и геометрию.

Добавьте планируемое оборудование, способ укладки, доступ к площадке, климатические ограничения, место доставки, желаемый срок и требуемые сертификаты. Если есть чертеж разреза, фотографии основания или результаты пробной укладки, приложите их. При высоком риске прямо запросите предложение по проверке представительной системы.

Запросить подбор геотекстиля и геомембраны

Ограничения предварительного подбора

Эта страница не заменяет рабочую документацию, геотехническое обследование, расчет устойчивости или проект производства работ. В ней нет универсальных числовых диапазонов, гарантированного срока службы, обещания экономии или рекомендации уменьшать толщину мембраны. Такие утверждения были бы ненадежны без условий конкретного объекта.

Предварительный выбор полезен, когда он выявляет недостающие данные: неизвестную крупность материала, неописанную технику, неясный уклон или отсутствие решения по скрытым работам. Чем раньше эти вопросы попадают в RFQ и чертеж, тем проще согласовать проверяемую и выполнимую конструкцию.

Источники и границы применимости

Ниже приведены первичные и отраслевые источники, использованные для терминов и методов. Их следует читать вместе с актуальными проектными документами и редакциями стандартов. Ссылка на метод не означает, что он автоматически выбран для любого участка объекта.

• ISO 12236:2026 – статическое прокалывание геосинтетиков.
• ASTM D4833/D4833M-07(2026) – индексный прокол геомембран и родственных изделий.
• ASTM D6241 – статическая прочность геотекстиля при проколе.
• ASTM D5514/D5514M-24 – крупномасштабное гидростатическое испытание.
• GRI GS11 – руководство по устройству испытательных площадок.
• GRI specifications index – контекст спецификаций GRI.
• IGS Guide to the Specification of Geosynthetics – руководство по спецификации.

Частые вопросы

Следующий инженерный шаг

Соберите разрез, описание контактов и условия монтажа, затем сопоставьте их с ответственностью сооружения. Такой порядок помогает отделить реальную необходимость защитного слоя от привычного шаблона и сформировать проверяемое задание для проектировщика, подрядчика и поставщика.
