Правильный вопрос звучит не «какая плотность нужна под щебень», а «какую функцию должен сохранить геотекстиль между конкретным грунтом, конкретным заполнителем и ожидаемой нагрузкой после укладки».
Короткий ответ: когда геотекстиль под щебнем оправдан
Геотекстиль применяют, когда нужно не допустить перемешивания грунта с зернистым основанием, сохранить фильтрацию воды и пережить укладку щебня без разрыва или прокола. На влажном суглинке, слабом неоднородном основании, подъезде, парковке и технологической площадке потребность обычно выше, чем под тонкой декоративной отсыпкой на стабильном грунте.
Полотно укладывают в границе слоев, где возникает риск миграции частиц. Чаще всего это подготовленный грунт основания и первый слой щебня. Однако окончательный разрез определяет проект: дополнительный геотекстиль между песком и щебнем нужен не автоматически, а только если эта граница также требует разделения или фильтрации.
Почему щебень «тонет» в грунте
Проблема развивается в обе стороны. Крупный камень под колесной нагрузкой вдавливается в мягкое основание, а мелкие частицы влажного грунта поднимаются в пустоты щебеночного слоя. После нескольких циклов увлажнения, замораживания и движения техники исходная толщина основания уменьшается, дренирующие пустоты заполняются, появляются колеи и локальные просадки.
Геотекстиль создает проницаемую границу. Он ограничивает взаимное проникновение частиц, но пропускает воду через свою плоскость. В руководстве FHWA разделитель описан именно как слой между проницаемым основанием и грунтом, который должен препятствовать их смешиванию и одновременно отвечать требованиям фильтрации и строительной живучести. Это важнее рекламного обещания «усилить дорогу одним рулоном».
Что делает геотекстиль, а что остается задачей конструкции
Разделение
Полотно сохраняет границу между мелкозернистым грунтом и крупным заполнителем. Благодаря этому проектная толщина щебня меньше теряется из-за внедрения зерен в основание. Эффект зависит от сохранности полотна, качества подготовки поверхности и достаточного слоя заполнителя над ним.
Фильтрация
Вода проходит через геотекстиль, а критичная часть грунтовых частиц удерживается. Для этой функции нужны данные о грунте, характеристическом размере отверстий и водопроницаемости. Слишком открытая структура может пропускать частицы, а неподходящая фильтрационная пара может кольматироваться. Цвет и поверхностная плотность этого не показывают.
Строительная живучесть
До начала эксплуатации материал должен пережить раскатку, контакт с неровностями, падение отдельных камней, распределение первой отсыпки и уплотнение. Разрыв на этапе монтажа превращает непрерывный разделитель в набор отдельных фрагментов. Поэтому прочность и стойкость к повреждению рассматривают вместе с технологией работ.
Где располагать полотно в «пироге»
Базовая схема для щебеночного основания выглядит так: подготовленный грунт, геотекстиль, распределенный и уплотненный щебень, затем проектное покрытие. Если предусмотрен выравнивающий песчаный слой, положение материала выбирают по опасной границе частиц. Нельзя механически переносить одну схему на дорожку, дренажную траншею и парковку: движение воды и функции слоев там различаются.
По краям полотно продолжают так, чтобы мелкий грунт не проникал в щебень сбоку. В замкнутой дренажной оболочке геотекстиль может охватывать заполнитель, но под проезжей частью решение должно учитывать выход воды и не создавать «мешок», в котором она останется. Для отмостки полезно отдельно сверить функции геотекстиля в конструкции вокруг здания, а для плитки — последовательность основания под мощение.
Матрица выбора по сценарию
| Сценарий | Основной риск | Что проверить | Чего не обещать |
|---|---|---|---|
| Декоративная отсыпка | Смешивание с плодородным грунтом, локальные повреждения | Разделение, совместимость с основанием, аккуратная засыпка | Полное прекращение роста растений без обслуживания |
| Садовая дорожка | Уход щебня в грунт, неровности после дождя | Фильтрацию, целостность, выпуск по краям | Несущую способность автомобильной дороги |
| Въезд и парковка | Повторная колесная нагрузка, колея, строительное повреждение | Прочность, прокол, повреждение заполнителем, толщину первого слоя | Замену расчета дорожной одежды |
| Временная дорога | Слабое основание и интенсивное движение при строительстве | Живучесть, швы, этапность отсыпки, необходимость георешетки | Работу без подготовки и контроля техники |
| Дренажная конструкция | Вынос грунта или кольматация фильтра | Гранулометрию, отверстия, водопроницаемость, выход воды | Дренирование без продольного уклона и приемника |
Почему плотность не является спецификацией
Поверхностная плотность в г/м2 удобна для первичного описания и логистики, однако два полотна одинаковой массы могут отличаться по полимеру, технологии изготовления, толщине, прочности, удлинению, размеру отверстий и водопроницаемости. Поэтому фраза «берем 200 г/м2» без описания грунта и нагрузки не является проверяемым проектным решением.
Диапазоны из поисковой выдачи можно использовать только как начало разговора. Поставщику нужны функциональные требования и документы на конкретную марку. В ответе должны быть указаны методы испытаний, заявленные значения, допустимые отклонения, размеры рулона и идентификация партии. Раздел нетканого геотекстиля помогает определить семейство материала, но не заменяет спецификацию объекта.
Какие характеристики запросить у поставщика
| Характеристика | Зачем она нужна | Связанный метод | Ограничение |
|---|---|---|---|
| Характеристический размер отверстий | Сопоставить удержание частиц с грунтом | ISO 12956:2019 | Индекс одного слоя, не прогноз всей конструкции |
| Водопроницаемость нормально плоскости | Проверить прохождение воды через полотно | ISO 11058:2019 | Испытание без нагрузки не моделирует все полевые условия |
| Повреждение зернистым материалом | Оценить изменение после повторной нагрузки заполнителем | ISO 10722:2019 | Стандарт прямо описывает индексную лабораторную процедуру |
| Статическое прокалывание CBR | Сравнить сопротивление локальному воздействию | ISO 12236:2026 | Не заменяет пробный участок с фактическим щебнем |
| Прочность и удлинение | Оценить способность пережить укладку и деформацию | Метод указывают в проекте и сертификате | Одно максимальное значение не описывает швы и повреждения |
FHWA связывает разделение не только с фильтрацией, но и с поддержкой строительного движения. Это подтверждает практический вывод: лабораторные показатели читают как систему, а не выбирают победителя по одной строке паспорта.
Нетканый или тканый геотекстиль под щебень
Нетканое иглопробивное полотно часто рассматривают там, где одновременно важны разделение, прохождение воды и способность приспособиться к небольшим неровностям. Тканый геотекстиль может давать высокую прочность при меньшем удлинении и применяться в проектах, где это подтверждено расчетом и фильтрационными критериями. Название технологии само по себе не определяет пригодность.
Для частной дорожки продавцы нередко предлагают нетканый материал как универсальный. Для инженерного объекта нужно сравнить декларируемые характеристики и ожидаемую деформацию основания. Если ключевая задача — именно стабилизация зернистого слоя, геотекстиль и георешетка не являются взаимозаменяемыми: первый поддерживает границу и фильтрацию, вторая взаимодействует с заполнителем и ограничивает его боковое перемещение.
Когда нужен геотекстиль вместе с георешеткой
На слабом или влажном грунте может быть необходима комбинация функций. Геотекстиль размещают для разделения и фильтрации, а георешетку — для стабилизации щебня. Положение элементов, размер заполнителя относительно ячеек, направление раскатки и величина перекрытия задаются системой. Нельзя считать, что добавление любого сетчатого рулона автоматически уменьшает требуемую толщину основания.
Решение о композите особенно важно для строительных проездов, площадок с повторной нагрузкой и участков с локально меняющимся грунтом. Полезно сравнить данные по модулю или CBR основания, осевой нагрузке, числу проходов, размеру щебня и ограничениям по толщине. Без этих данных коммерческое предложение будет описывать товар, а не работу конструкции.
Расчет площади и рулонов: прозрачный пример
Сначала считают покрываемую геометрию, затем добавляют расход на нахлесты, подрезку, выпуски и сложные границы. Для прямоугольной площадки 36 m x 18 m = 648 m2. При учебном коэффициенте 10% арифметика выглядит так: 648 x 1.10 = 712.8 m2. Это не универсальная норма запаса, а понятный пример метода.
Далее площадь переводят в целые рулоны с учетом фактической ширины, направления раскатки и минимизации продольных стыков в колее. Для нестандартного контура полезно подготовить план раскроя: он показывает не только общий метраж, но и где окажутся швы. Остаток нельзя автоматически считать отходом — он может подойти для краев, ремонтных заплат или небольших участков.
Получите подбор по фактической конструкции
Отправьте план, тип грунта, фракцию щебня, ожидаемую нагрузку, площадь и страну доставки. В ответе можно сопоставить характеристики материала, размеры рулонов и расход, а не ограничиваться названием плотности.

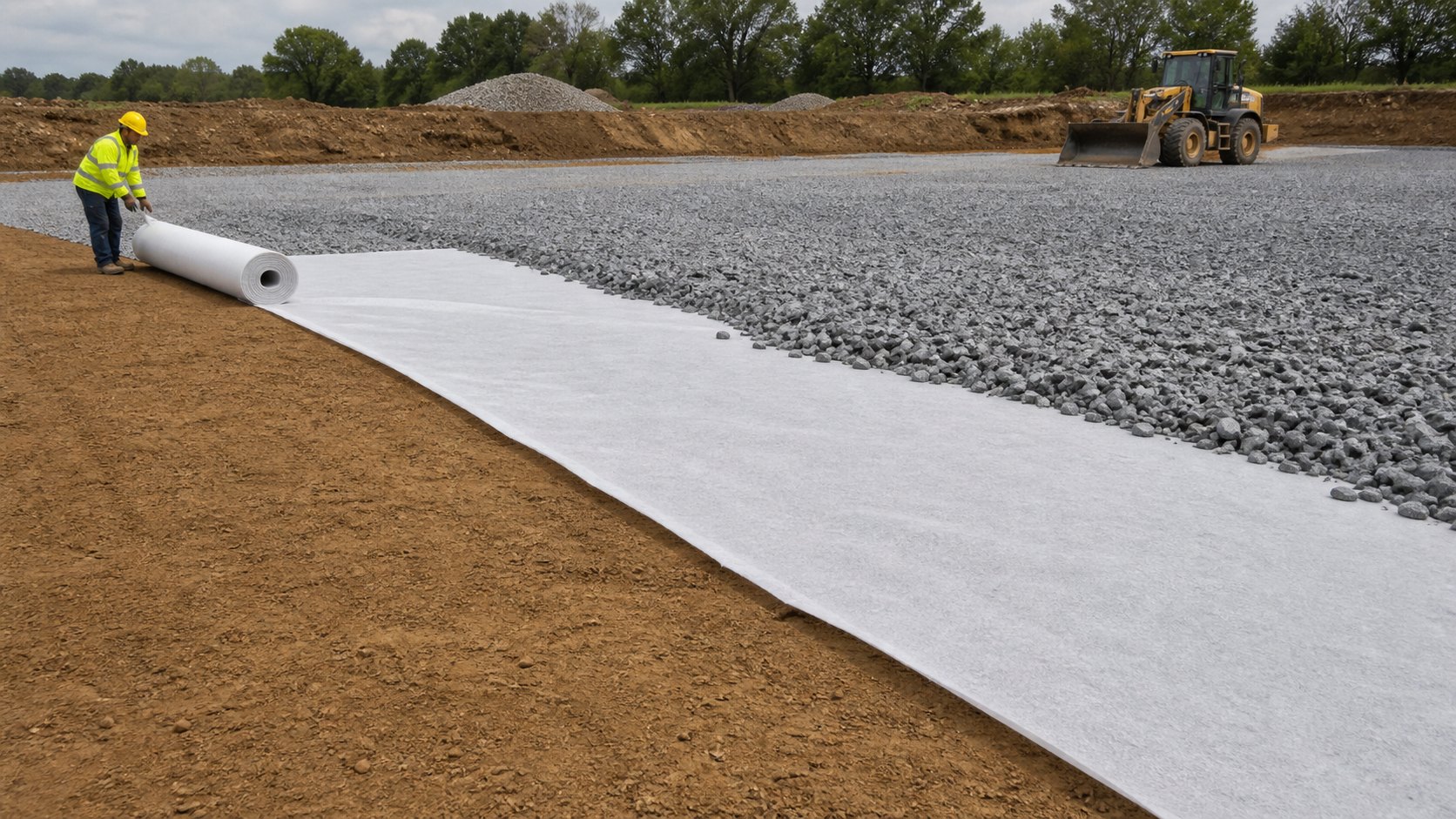

Как правильно уложить геотекстиль под щебень
- Принять грунт основания. Удалить мусор, корни, острые предметы и рыхлые включения. Сформировать проектные отметки и уклон, устранить зоны переувлажнения и выполнить требуемое уплотнение.
- Сверить материал. Проверить маркировку рулона, партию, размеры, целостность упаковки и соответствие сертификата согласованной спецификации. Поврежденный или неизвестный рулон не раскатывают «с последующим выяснением».
- Разложить полотна. Выбрать направление, которое уменьшает число швов в наиболее нагруженной зоне. Раскатывать без складок, чрезмерного натяжения и волочения по острым камням.
- Выполнить соединения. Нахлест, сшивание или другой способ задают проект и инструкция производителя. Полотна временно фиксируют так, чтобы ветер и первая отсыпка не раскрыли стык.
- Осмотреть скрытый слой. До щебня отметить разрывы, проколы, смещения, загрязнение и участки с недостаточным выпуском. Ремонт должен перекрывать повреждение и оставаться устойчивым при засыпке.
- Подать первый слой щебня. Заполнитель распределяют по принятой технологической карте. Техника не должна двигаться по открытому полотну; безопасная толщина первого слоя зависит от системы и оборудования.
- Уплотнить и наблюдать. Работы ведут последовательными участками, контролируя смещение ткани, раскрытие стыков и продавливание основания. При появлении волн или локальной колеи процесс останавливают и выясняют причину.
Нахлесты, края и сложные места
Универсальная цифра нахлеста без данных об основании ненадежна. На ровной плотной поверхности и на мягком грунте риск раскрытия стыка различается. Значение также зависит от способа соединения, направления движения техники и очередности отсыпки. В рабочей документации указывают минимальное перекрытие, допустимый способ фиксации и ремонт повреждений.
Особого внимания требуют повороты, сопряжения с бортом, колодцы, трубы и перепады отметок. Полотно не должно зависать над пустотой или собираться в толстую складку. Краевой выпуск сохраняет разделение сбоку, но его нельзя оставлять незащищенным от солнечного света и механического воздействия дольше, чем допускает производитель.
Что проверить до закрытия слоя
- основание принято по отметкам, уклону, влажности и отсутствию опасных включений;
- марка, партия и размеры рулонов совпадают с накладной и сертификатом;
- полотно лежит непрерывно, без складок, разрывов и загрязненных фильтрующих зон;
- нахлесты и соединения соответствуют схеме и не раскрываются при первой отсыпке;
- выпуски по краям, проходки и локальные ремонты сфотографированы до засыпки;
- толщина первого слоя и маршрут техники соответствуют технологической карте;
- фактический расход рулонов зафиксирован для исполнительной документации.
Контроль скрытого слоя нельзя полноценно перенести на конец работ: после распределения щебня большая часть дефектов становится недоступной. Для общих вопросов по терминам и совместной работе материалов можно использовать FAQ по геосинтетикам, но критерии приемки должны остаться в документах конкретного объекта.
Типичные ошибки и их последствия
Выбор только по минимальной цене за м2
Цена без ширины рулона, логистики, сертификата и проверяемых характеристик не дает стоимости готового слоя. Узкий рулон увеличивает число стыков и трудоемкость, а недостаточная живучесть повышает риск ремонта уже при отсыпке.
Полотно кладут на грязь, воду и острые обломки
Геотекстиль не превращает неподготовленную поверхность в принятое основание. Локальная точка контакта, пустота под полотном или размокший участок могут вызвать прокол и неравномерную осадку.
Щебень сбрасывают с большой высоты
Удар и движение угловатых зерен способны повредить ткань. Даже высокий индексный показатель не является разрешением на любой способ разгрузки. Технология должна ограничивать высоту падения, движение по открытому материалу и толщину первого прохода.
Геотекстиль принимают за армирование
Некоторые материалы обладают прочностью на растяжение, но это не означает автоматического армирующего эффекта в конкретной дороге. Если проекту нужно удерживать щебень от бокового перемещения, следует отдельно оценить георешетку и расчет конструкции.
Что включить в запрос цены
Полезный RFQ начинается с объекта, а не с единственной цифры плотности. Укажите назначение площадки, площадь и план, материал основания, гранулометрию или хотя бы описание грунта, наличие воды, проектную толщину и фракцию щебня, тип покрытия, ожидаемую нагрузку и строительную технику.
Добавьте требуемые методы испытаний, размеры рулонов, допуски, документы партии, способ упаковки, место доставки и срок. Если данные грунта пока отсутствуют, отметьте это прямо и запросите перечень необходимых испытаний. Такой подход позволяет сравнивать предложения по одной задаче и уменьшает риск скрытой замены характеристик.
Ограничения предварительного подбора
Эта статья не является расчетом дорожной одежды, проектом дренажа или разрешением уменьшить толщину щебня. Числа из открытых каталогов и чужих объектов нельзя переносить без проверки. Для ответственных дорог, слабых грунтов и интенсивного движения требуются инженерные изыскания, расчет и согласованная технология производства работ.
Индексные испытания позволяют сравнивать материалы в стандартных условиях. Они не воспроизводят одновременно фактический грунт, форму щебня, влажность, уплотнитель и движение техники. При высоком риске полезен пробный участок, где наблюдают состояние полотна после реальной отсыпки и уплотнения.
Частые вопросы
Нужен ли геотекстиль под щебень всегда?
Нет. Необходимость зависит от грунта, функции слоя, воды и нагрузки. На стабильном основании под декоративной отсыпкой требования могут быть минимальными, а на влажном слабом грунте разделение часто критично.
Какой плотности геотекстиль выбрать?
Плотность используют как вспомогательную характеристику. Для решения нужны также прочность, удлинение, прокол, размер отверстий, водопроницаемость и условия монтажа. Запрашивайте спецификацию конкретной марки.
Класть геотекстиль под песок или между песком и щебнем?
Его располагают на границе, где требуется разделение и фильтрация. Последовательность зависит от проектного разреза и гранулометрии соседних материалов; универсальной схемы для всех объектов нет.
Можно ли ездить по открытому полотну?
Обычно нет. Движение техники организуют по достаточному первому слою заполнителя согласно технологической карте, чтобы не сместить и не проколоть материал.
Нужно ли скреплять полотна?
Способ соединения зависит от грунта, нагрузки, направления работ и требований проекта. Применяют нахлест, сшивание или предусмотренную фиксацию; главное, чтобы стык не раскрылся при засыпке.
Защищает ли геотекстиль от сорняков?
Он может затруднять прорастание снизу, но главная инженерная функция под щебнем — разделение и фильтрация. Семена и органика могут попадать сверху, поэтому обещать полное отсутствие растений нельзя.
Когда вместе с геотекстилем нужна георешетка?
Когда помимо разделения требуется стабилизировать зернистый слой и ограничить его боковое перемещение. Комбинацию подбирают по грунту, нагрузке, заполнителю и расчету.
Как рассчитать количество рулонов?
К чистой площади добавляют нахлесты, выпуски, подрезку и локальные детали, затем выполняют раскрой по фактической ширине и длине рулона. Коэффициент запаса должен соответствовать геометрии объекта.
Технические источники
- ISO 12956:2019 — определение характеристического размера отверстий геотекстиля.
- ISO 11058:2019 — водопроницаемость нормально плоскости без нагрузки.
- ISO 10722:2019 — повреждение геосинтетика зернистым материалом при повторной нагрузке.
- ISO 12236:2026 — статическое прокалывание CBR.
- FHWA NHI-05-037, Chapter 7 — функции и критерии разделительного слоя в дорожном основании.
Следующий шаг — проверить конструкцию, а не угадать плотность
Подготовьте разрез, площадь, описание грунта, щебень, нагрузку и условия доставки. Это позволит обсудить нетканый геотекстиль, размеры рулонов, документы и количество на одной проверяемой основе.
